Δομική διάταξη φορτηγού σκουπίσματος HOWO

Τα σάρωθρα καθαρισμού HOWO αποτελούν βασικό εξειδικευμένο εξοπλισμό για σύγχρονες λειτουργίες αποχέτευσης, ενσωματώνοντας σκούπισμα, ηλεκτρική σκούπα, πλύσιμο υψηλής πίεσης και καθαρισμό οδοστρώματος. Μπορούν να ολοκληρώσουν πολλαπλές εργασίες σε μία λειτουργία, όπως σάρωση απορριμμάτων από δρόμους, καταστολή σκόνης και πλύσιμο πεζοδρόμων. Καταστέλλουν αποτελεσματικά τη σκόνη από τους δρόμους, βελτιώνουν την ποιότητα του αέρα και συμβάλλουν στην ομαλοποίηση και βελτίωση της αποχέτευσης και της μακροπρόθεσμης οικολογικής διαχείρισης του περιβάλλοντος των πόλεων.

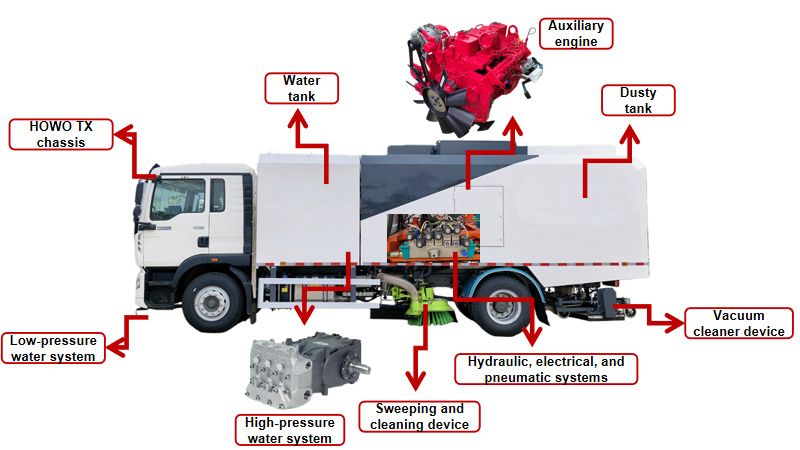

⇒ Συνολικό διάγραμμα διάταξης οχήματος:

Το διάγραμμα διάταξης του φορτηγού καθαρισμού HOWO δείχνει ότι η υπερκατασκευή αποτελείται από ένα συγκρότημα αμαξώματος, πλατφόρμα πλαισίου, συσκευή σάρωσης και πλύσης, συσκευή συλλογής σκόνης, σύστημα ισχύος, σύστημα νερού υψηλής πίεσης, σύστημα νερού χαμηλής πίεσης, σύστημα ψεκασμού, υδραυλικό σύστημα, ηλεκτρικό σύστημα και σύστημα αέρα. Η συσκευή εργασίας υιοθετεί μια κεντρικά τοποθετημένη διάταξη δύο δίσκων σάρωσης, ένα κεντρικά τοποθετημένο φαρδύ ακροφύσιο αναρρόφησης και μια ράβδο ψεκασμού σχήματος V.

1. Η διάταξη του συγκροτήματος δεξαμενής βελτιστοποιεί:

● Οι δεξαμενές καθαρού νερού βρίσκονται ανεξάρτητα μπροστά από το σύστημα τροφοδοσίας, μειώνοντας την επίδραση του θορύβου του συστήματος τροφοδοσίας και της ηλεκτρομαγνητικής ακτινοβολίας στην καμπίνα.

● Ένα άλλο τμήμα της δεξαμενής καθαρού νερού είναι ενσωματωμένο στον κάδο απορριμμάτων, βελτιώνοντας την αξιοποίηση του χώρου και αυξάνοντας τον όγκο του κάδου απορριμμάτων στα 6m³ και τον όγκο της δεξαμενής νερού στα 5m³.

● Ακροφύσια υψηλής ροής και πίεσης είναι εγκατεστημένα μέσα στον κάδο απορριμμάτων για γρήγορο ξέπλυμα και αυτοκαθαρισμό.

● Τόσο η δεξαμενή καθαρού νερού όσο και ο κάδος απορριμμάτων είναι κατασκευασμένα από ανοξείδωτο χάλυβα, προσφέροντας εξαιρετική αντοχή στη διάβρωση και παρατείνοντας τη διάρκεια ζωής των δομικών στοιχείων.

● Ο τριγωνικός σχεδιασμός καμπύλης και η διπλωμένη άκρη στο πάνω μέρος αποφεύγουν τις αιχμηρές γωνίες, με αποτέλεσμα μια πρωτότυπη και εκλεπτυσμένη συνολική εμφάνιση.

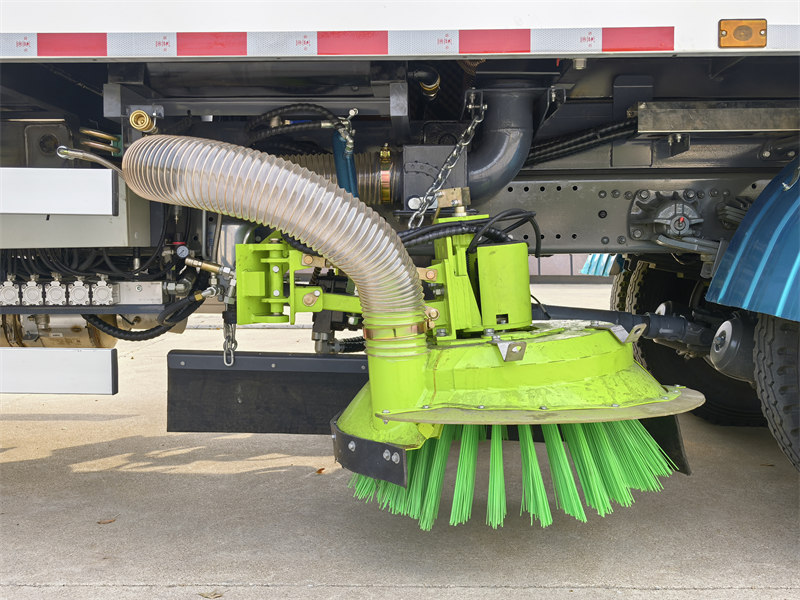

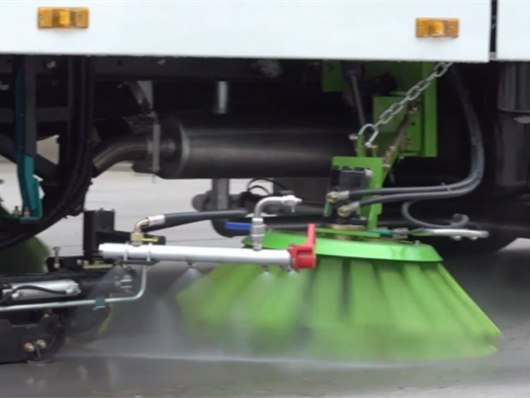

2. Συσκευή σάρωσης προσαρμοστικού ελέγχου:

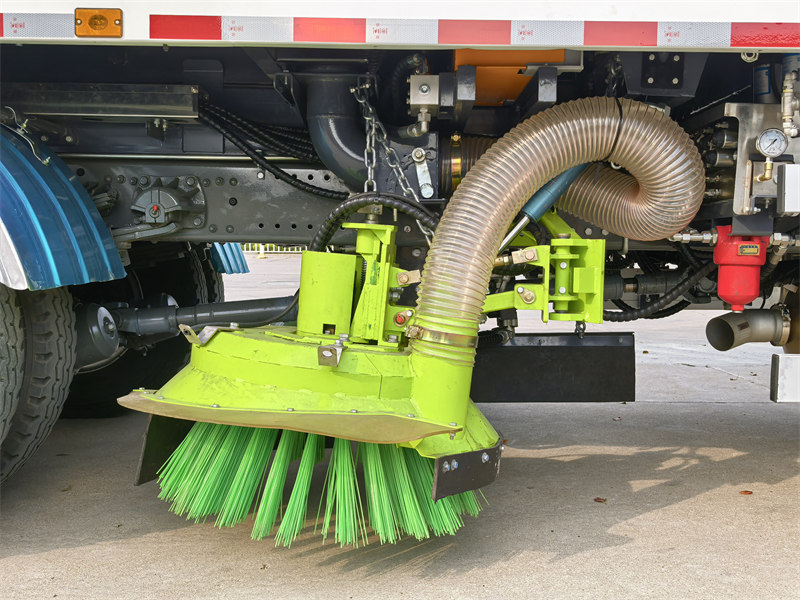

● Σχεδιασμός αποφυγής σύγκρουσης: Οι αριστεροί και δεξιοί δίσκοι σάρωσης και η δομή της ράβδου ψεκασμού διαθέτουν αυτόματη προστασία αποφυγής εμποδίων και λειτουργίες επαναφοράς, επιτρέποντας την αυτόματη αποφυγή ανθεκτικών εμποδίων.

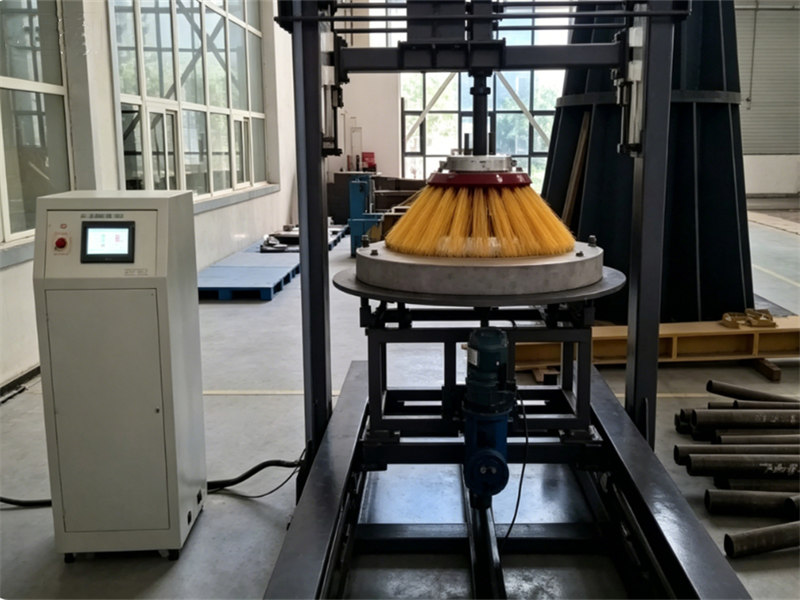

● Βούρτσες υψηλής αντοχής στη φθορά: Ρυθμίζοντας τις αναλογίες πολυπροπυλενίου, πρώτων υλών πολυαιθυλενίου, ανόργανων πληρωτικών και των προσθέτων τους, σχεδιάστηκε και αναπτύχθηκε μια φόρμουλα τριχών με εξαιρετική αντοχή στην τριβή και τη φθορά.

Ταυτόχρονα, διεξήχθησαν δοκιμές απόδοσης σε κάθε πειραματική φόρμουλα. Οι τρίχες της βούρτσας με βάση το νάιλον έδειξαν αύξηση 100% στη διάρκεια ζωής, μειώνοντας το λειτουργικό κόστος των χρηστών κατά 50%.

3. Συσκευή συλλογής σκόνης υψηλής απόδοσης:

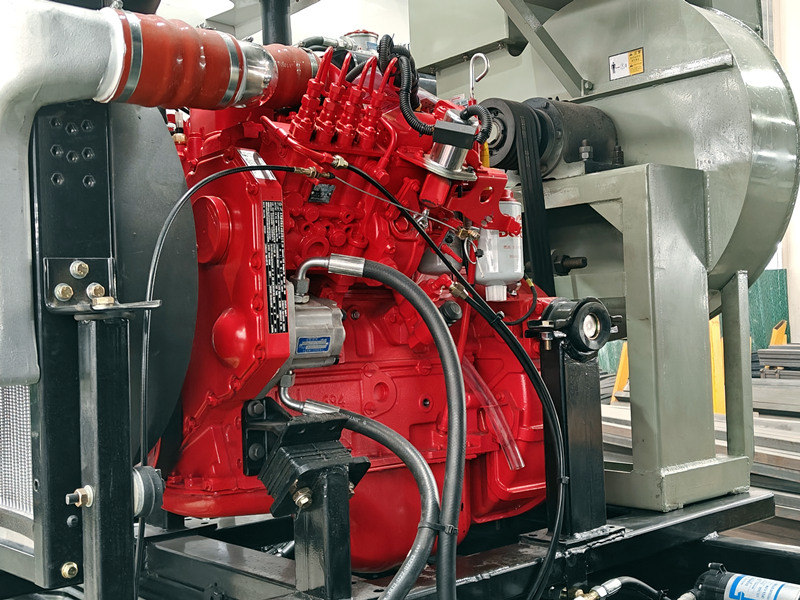

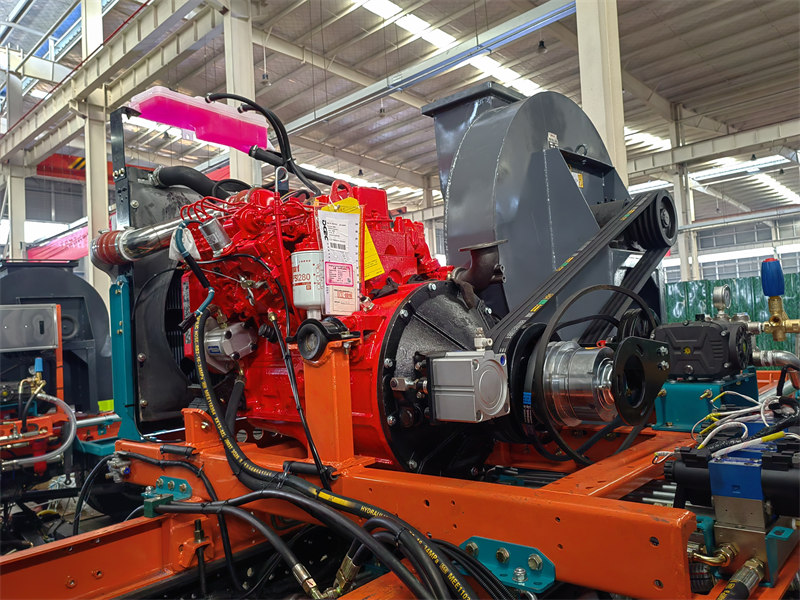

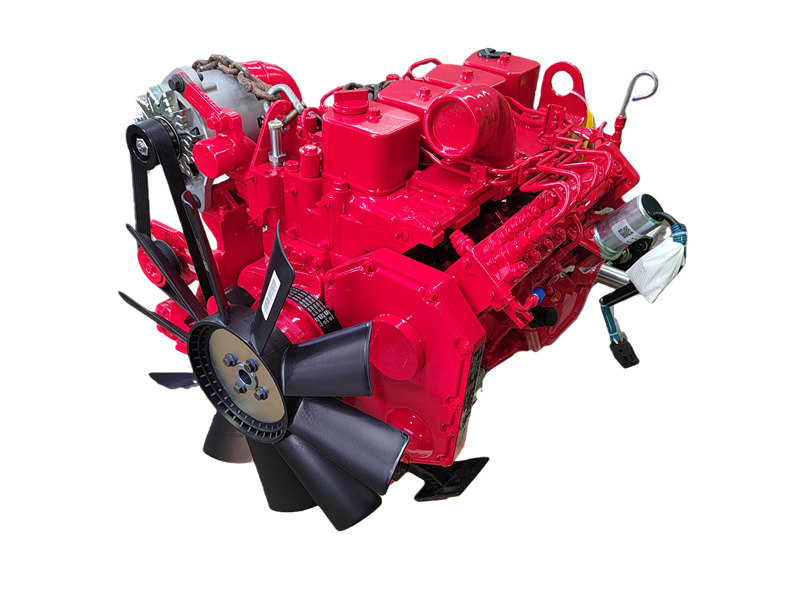

● Πηγή κύριας ισχύος, βοηθητικός κινητήρας:

Το σύστημα αεραγωγών αποτελεί τη βάση του συστήματος πνευματικής μεταφοράς του σάρωθρα. Περιλαμβάνει 3 κύρια μέρη: το ακροφύσιο αναρρόφησης, τον αγωγό περιβλήματος και τον ανεμιστήρα, που καθορίζουν την ισχύ αναρρόφησης των υπολειμμάτων.

● Βεντούζα υψηλής απόδοσης:

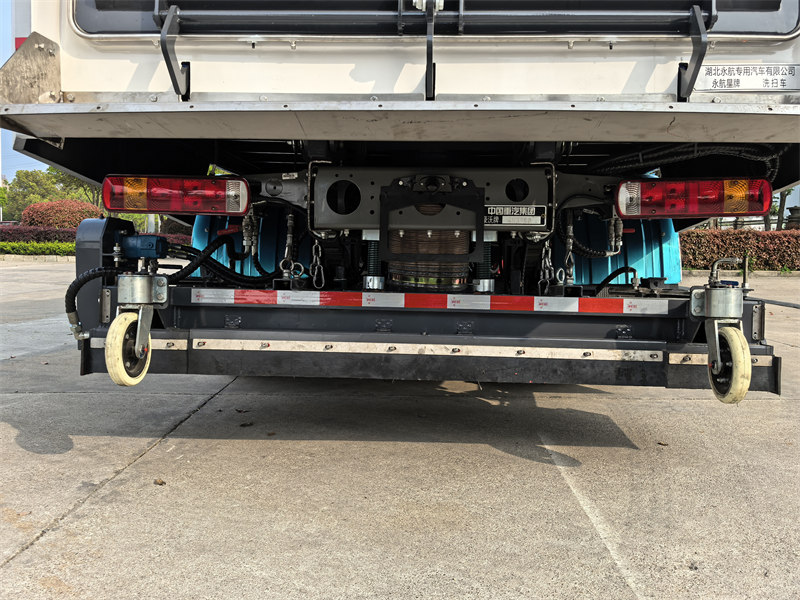

♦ Η συσκευή συλλογής σκόνης βρίσκεται μπροστά από τον πίσω άξονα του οχήματος, χρησιμοποιώντας ένα πλωτό ακροφύσιο αναρρόφησης + δομή διπλού αεραγωγού.

♦ Έχει μεγάλο πλάτος αναρρόφησης και ενσωματώνει εσωτερικά μια ράβδο ψεκασμού νερού υψηλής πίεσης, με αριστερή και δεξιά ράβδους ψεκασμού νερού και στις δύο πλευρές.

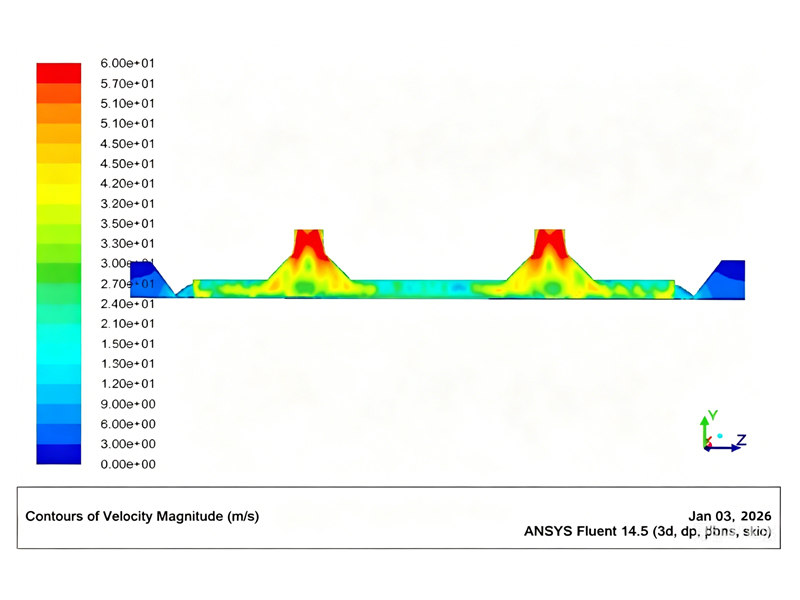

♦ Μέσω της βελτιστοποιημένης ροής αέρα και της δομής μέσα στο ακροφύσιο αναρρόφησης, η ικανότητα αναρρόφησης ενισχύεται, με αποτέλεσμα ισχυρή αναρρόφηση και απόδοση καθαρισμού 98%.

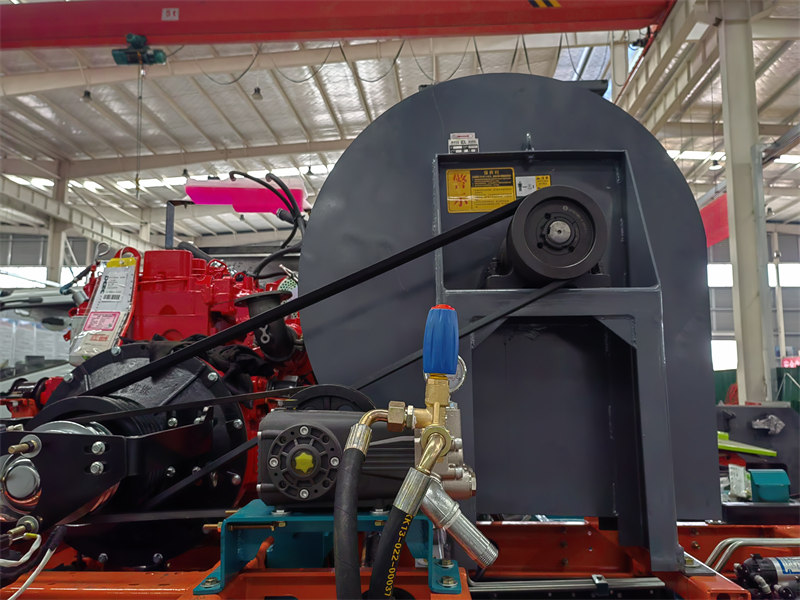

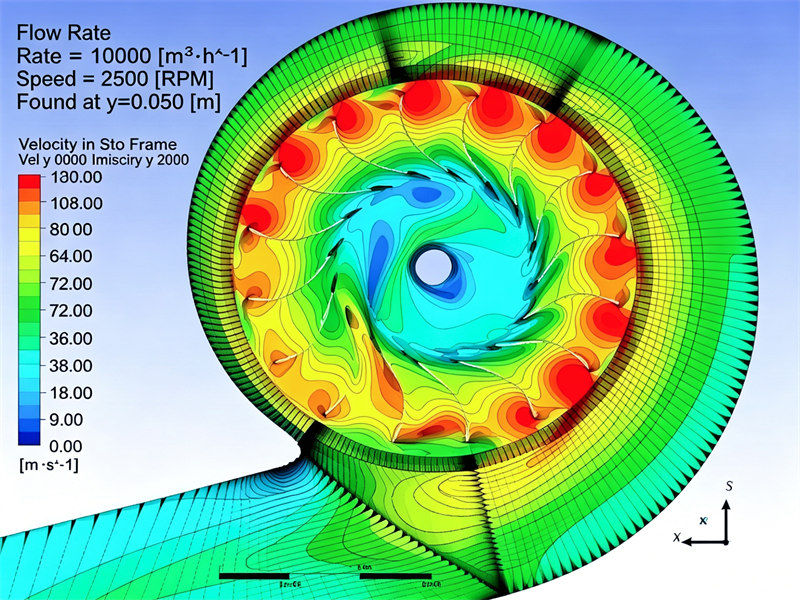

● Φυγοκεντρικός ανεμιστήρας:

♦ Χρησιμοποιώντας έναν αυτοσχέδιο φυγοκεντρικό ανεμιστήρα υψηλής πίεσης, η μέγιστη ροή αέρα φτάνει τα 12000 m³/h.

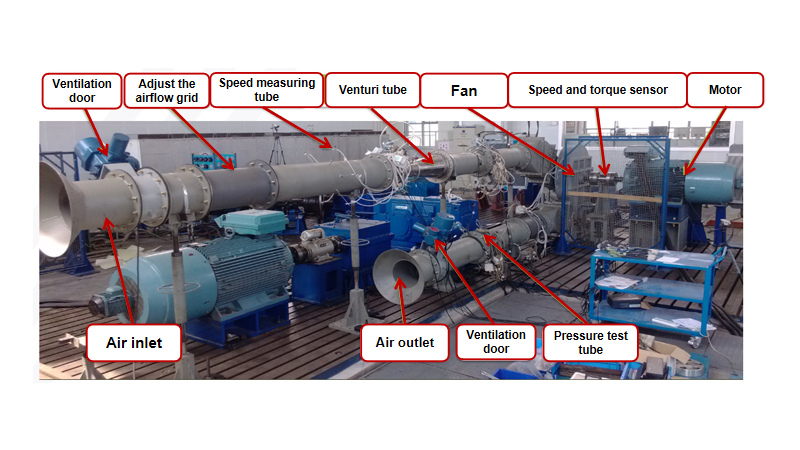

♦ Ο ανεμιστήρας διαθέτει υψηλή συνολική πίεση και υψηλή απόδοση, αυξάνοντας τη μηχανική απόδοση κατά πάνω από 15% και την πίεση του αέρα κατά 25%.

♦ Οι λεπίδες είναι κατασκευασμένες από ειδικό χάλυβα και το μοναδικό σχήμα τους τις καθιστά εξαιρετικά ανθεκτικές στη φθορά.

4. Ασφαλές και αξιόπιστο σύστημα νερού υψηλής πίεσης:

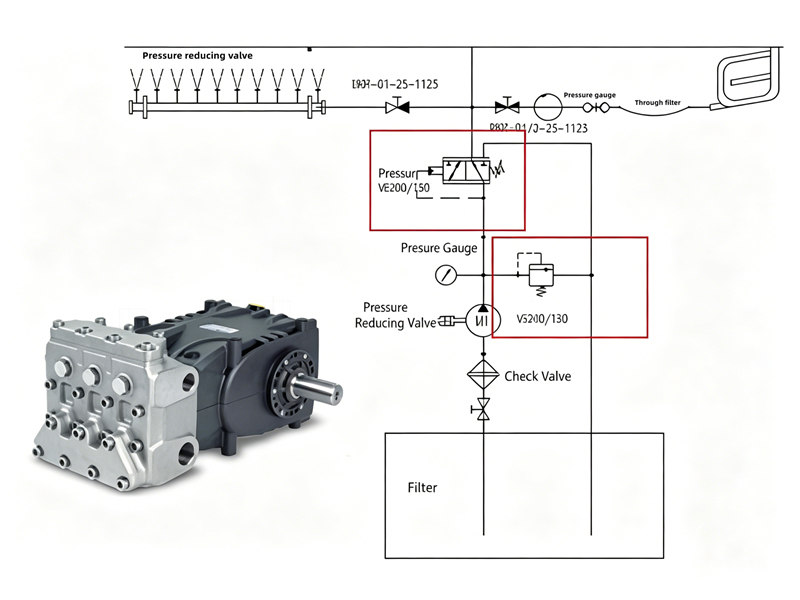

● Το σύστημα νερού υψηλής πίεσης διαθέτει διπλή προστασία από υπερπίεση:

♦ Το πρώτο επίπεδο προστασίας επιτυγχάνεται με μια βαλβίδα εκφόρτωσης, ρυθμισμένη στα 5MPa.

♦ Το δεύτερο επίπεδο προστασίας επιτυγχάνεται με μια βαλβίδα υπερχείλισης, ρυθμισμένη στα 7MPa.

Όταν το φορητό πιστόλι ψεκασμού μεταβαίνει απότομα από την λειτουργία ψεκασμού στην κλειστή λειτουργία, η πίεση του συστήματος αυξάνεται ξαφνικά. Η βαλβίδα εκφόρτωσης ενδέχεται να μην προλάβει να αντιδράσει, οπότε η βαλβίδα ασφαλείας ανοίγει αμέσως, εξασφαλίζοντας την ασφαλέστερη και πιο αξιόπιστη λειτουργία της αντλίας νερού και άλλων εξαρτημάτων του συστήματος ύδρευσης.

● Λειτουργία καθαρισμού πνευματικών σωλήνων:

♦ Το σύστημα νερού υψηλής πίεσης είναι εξοπλισμένο με μια διεπαφή γρήγορης σύνδεσης για τη διοχέτευση νερού με αντιψυκτικό, για την αποτροπή του παγώματος των εξαρτημάτων του συστήματος νερού σε χαμηλές χειμερινές θερμοκρασίες.

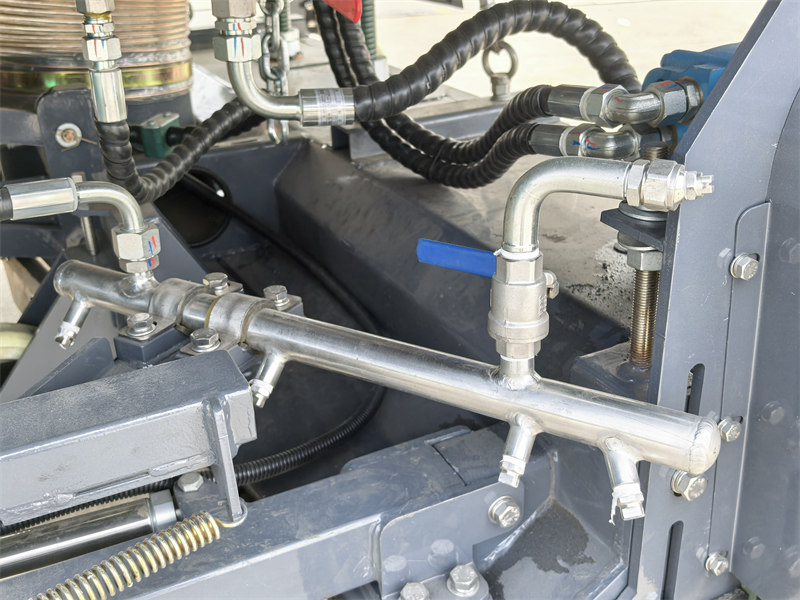

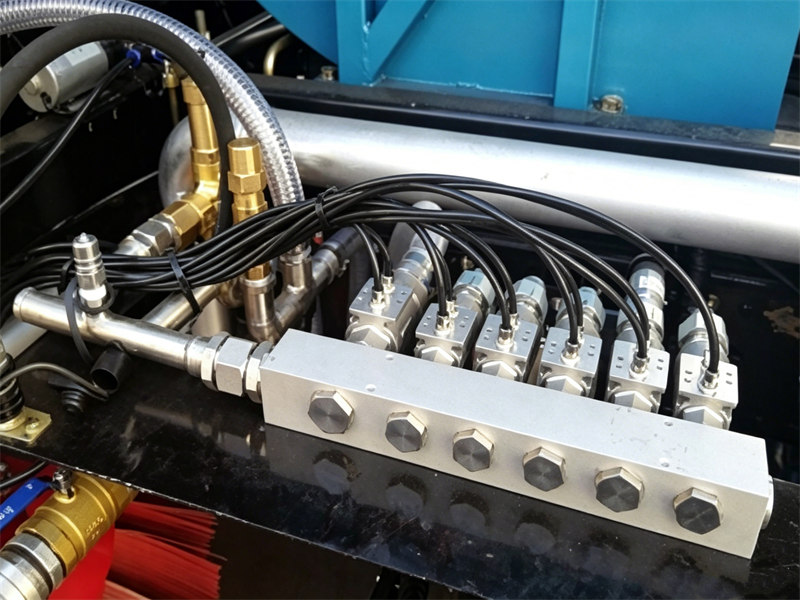

♦ Η βαλβίδα διανομής νερού υψηλής πίεσης χρησιμοποιεί ένα ενσωματωμένο συγκρότημα βαλβίδας νερού με πνευματική λειτουργία, το οποίο είναι εύκολο στη συντήρηση και εξαιρετικά αξιόπιστο.

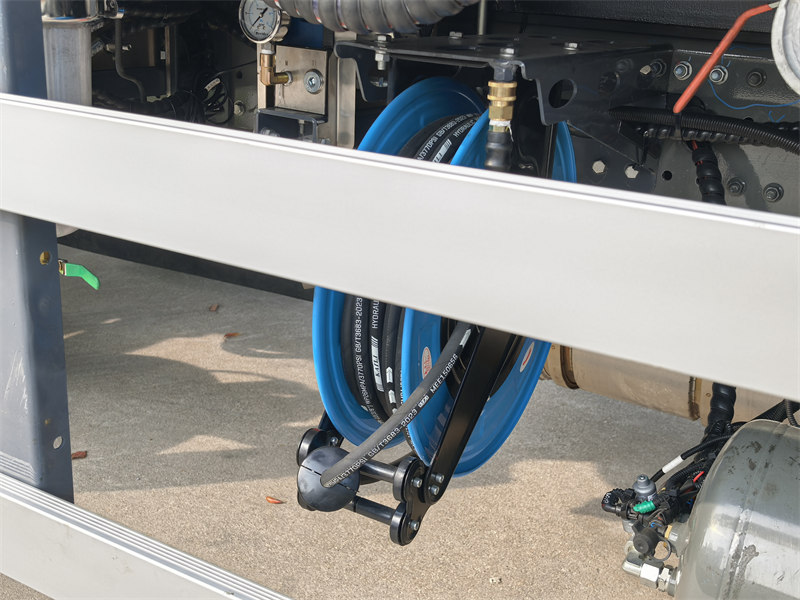

♦ Εξοπλισμένο με αυτόματο καρούλι λάστιχου και πιστόλι νερού υψηλής πίεσης, μπορεί να εκτελέσει στοχευμένο καθαρισμό και συντήρηση του οχήματος.

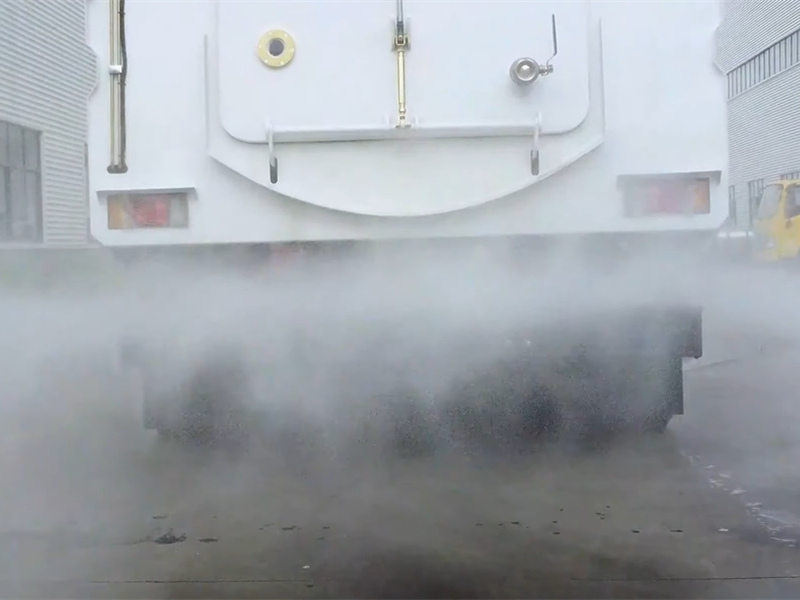

♦ Ένα πίσω σύστημα ψεκασμού είναι εγκατεστημένο στο πίσω μέρος του οχήματος για την καταστολή της σκόνης.
