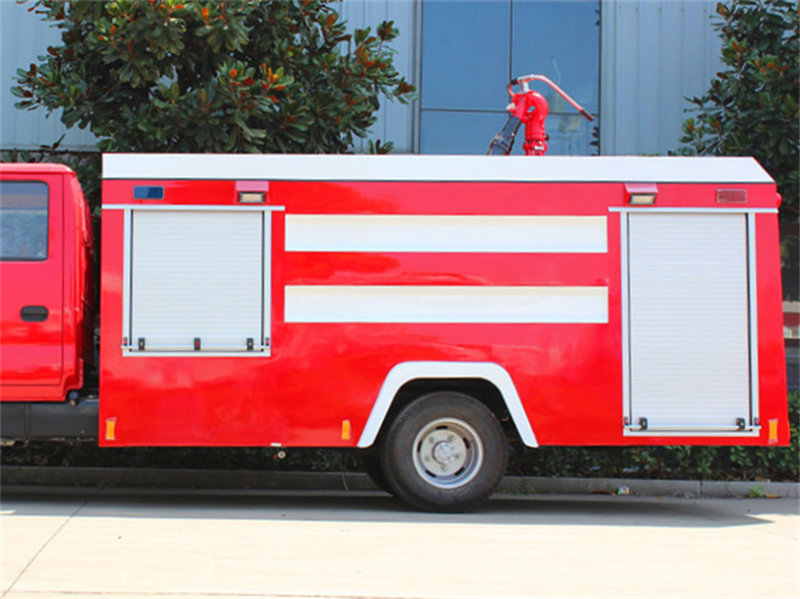

Δομική αρχή πυροσβεστικού οχήματος αφρού HOWO Sinotruk

Ως επαγγελματικό πυροσβεστικό όχημα αφρού εξοπλισμένο με πλαίσιο ελαφρού φορτηγού Sinotruk, έχει γίνει βασικός εξοπλισμός διάσωσης έκτακτης ανάγκης για αστικές πυροσβεστικές δραστηριότητες, βιομηχανικές και μεταλλευτικές επιχειρήσεις, πετροχημικές βιομηχανίες και άλλα σενάρια, χάρη στην εξαιρετική διαδικασία κατασκευής του, την προηγμένη τεχνολογία πυρήνα, τον επιστημονικό δομικό σχεδιασμό και τα ολοκληρωμένα πρακτικά πλεονεκτήματα. Από την ισχύ εξόδου και την απόδοση κατάσβεσης έως την ευκολία λειτουργίας, κάθε τεχνική παράμετρος αυτού του ελαφρού πυροσβεστικού οχήματος αφρού Howo έχει βελτιωθεί αυστηρά για να καλύψει πλήρως τις ανάγκες των πραγματικών επιχειρήσεων πυρόσβεσης, εξισορροπώντας τον επαγγελματισμό και την αξιοπιστία.

⇒ Βασικά πλεονεκτήματα:

1. Εξοπλισμένο με κινητήρα YC4E140-33, ονομαστική ισχύ έως 105KW, παρέχοντας ισχυρή και σταθερή ισχύ εξόδου.

2. Εξοπλισμένο με πυροσβεστική αντλία ατμοσφαιρικής πίεσης CB10/40, ονομαστική παροχή 40L/s, ονομαστική πίεση 1.0MPa, μέγιστο βάθος αναρρόφησης 7m, χρόνος πλήρωσης ≤35s.

3. Εμβέλεια δέσμης νερού ≥60m, εμβέλεια δέσμης αφρού ≥48m, οριζόντια περιστροφή 360° και -35°～Κατακόρυφη περιστροφή 70°, επιτρέποντας κάλυψη καταστολής πυρκαγιάς σε μεγάλες αποστάσεις, χωρίς νεκρή γωνία.

4. Εξοπλισμένο με αναλογιστή αφρού τύπου δακτυλιοειδούς αντλίας PH64, η αναλογία ανάμειξης μπορεί να ρυθμιστεί ευέλικτα μεταξύ 3% και 6%, με μέγιστη ροή ανάμειξης 64L/s.

5. Μπορεί να σχηματίσει γρήγορα ένα πυκνό στρώμα αφρού που καλύπτει, καταστέλλοντας τη φωτιά μέσω πολλαπλών μηχανισμών κάλυψης, ψύξης και ασφυξίας, απομονώνοντας αποτελεσματικά το οξυγόνο.

6. Πρόσθετα όργανα και διακόπτες είναι ενσωματωμένα στον πίνακα ελέγχου, με ευδιάκριτα μανόμετρα πίεσης, μανόμετρα κενού και ενδείξεις στάθμης υγρού, διευκολύνοντας την ακριβή λειτουργία.

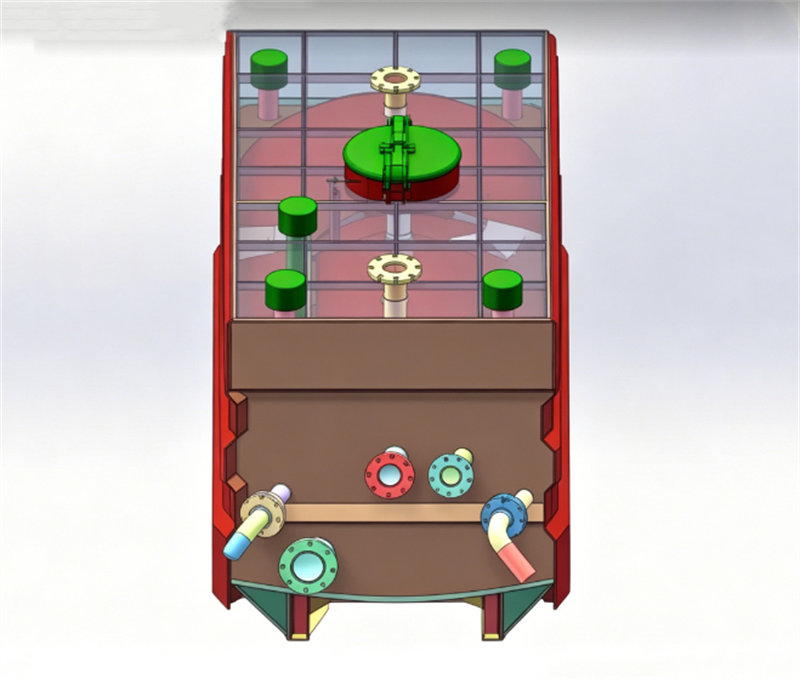

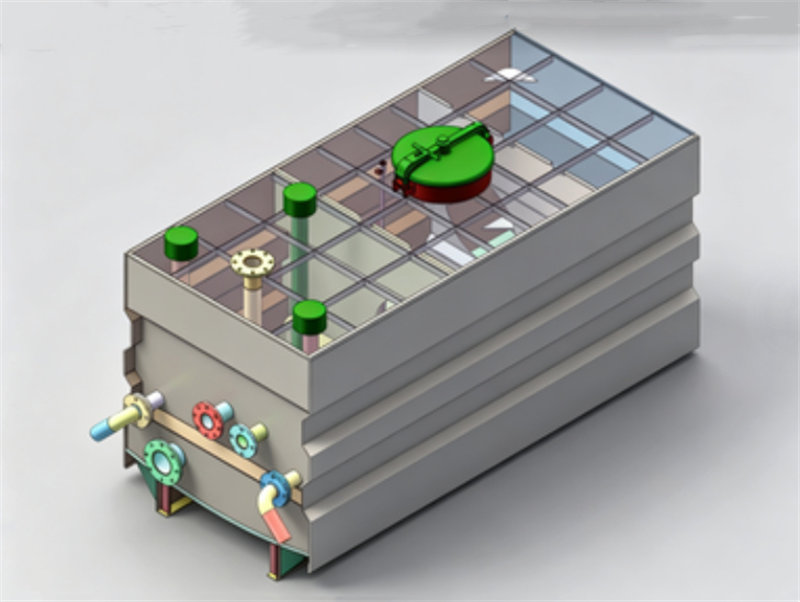

⇒ Σώμα δεξαμενής:

✺Συνολική χωρητικότητα υγρού 4,0 κυβικά μέτρα, συμπεριλαμβανομένης μιας δεξαμενής νερού 3000 λίτρων και μιας δεξαμενής αφρού 1000 λίτρων.

✺Δεξαμενές υψηλής ποιότητας από συγκολλημένες χαλύβδινες πλάκες με εσωτερική αντιδιαβρωτική επεξεργασία. Η κάτω πλάκα έχει πάχος 4 mm, οι πλευρικές και οι πλάκες στεγανοποίησης έχουν πάχος 3 mm και η άνω πλάκα είναι από καρό πλάκα από ανθρακούχο χάλυβα πάχους 3 mm, εξισορροπώντας την αντοχή στη διάβρωση και τη δομική αντοχή.

✺Η δεξαμενή αφρού είναι κατασκευασμένη από πλάκα ανοξείδωτου χάλυβα υψηλής ποιότητας, με πλάκα πυθμένα πάχους 4 mm, πλευρικές πλάκες και πλάκες στεγανοποίησης πάχους 3 mm και πλάκα καρό από ανοξείδωτο χάλυβα πάχους 3 mm στην επάνω πλάκα, αποτρέποντας αποτελεσματικά τη διάβρωση του αφρού.

✺Η δεξαμενή είναι εξοπλισμένη με διαφράγματα κατά του κραδασμού για τη μείωση της επίδρασης του κραδασμού του υγρού στην σταθερότητα του οχήματος κατά τη λειτουργία.

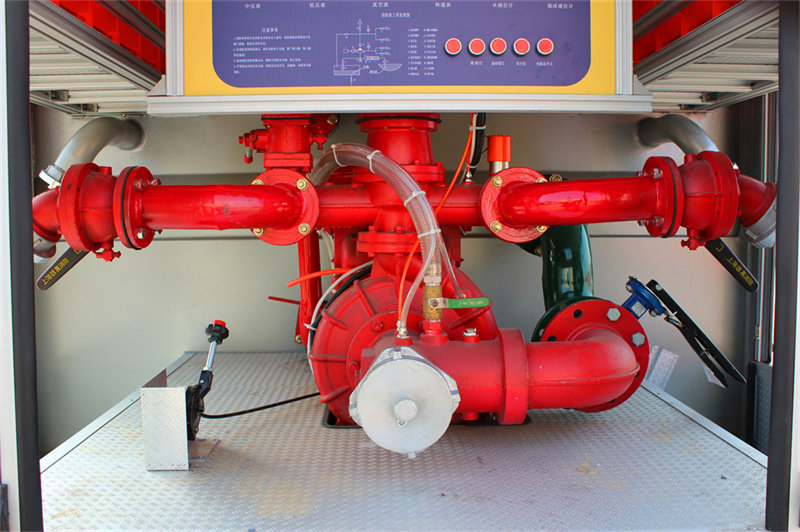

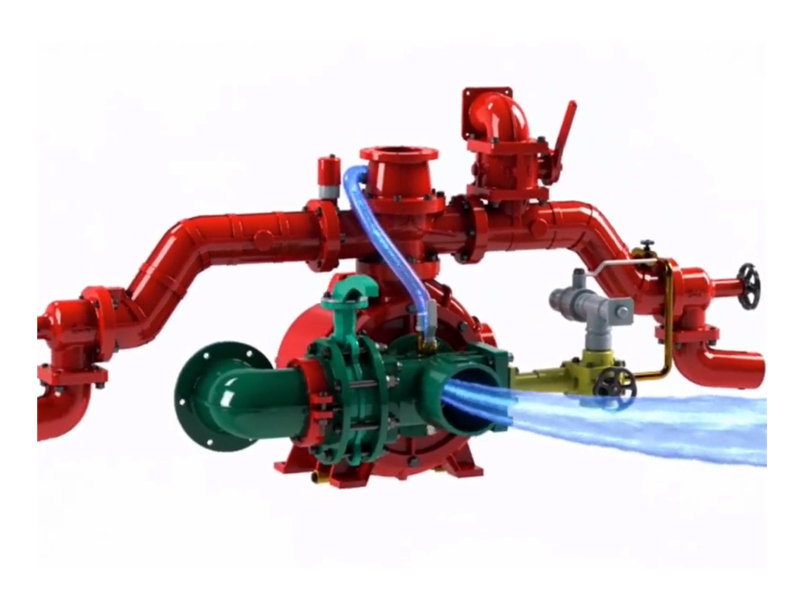

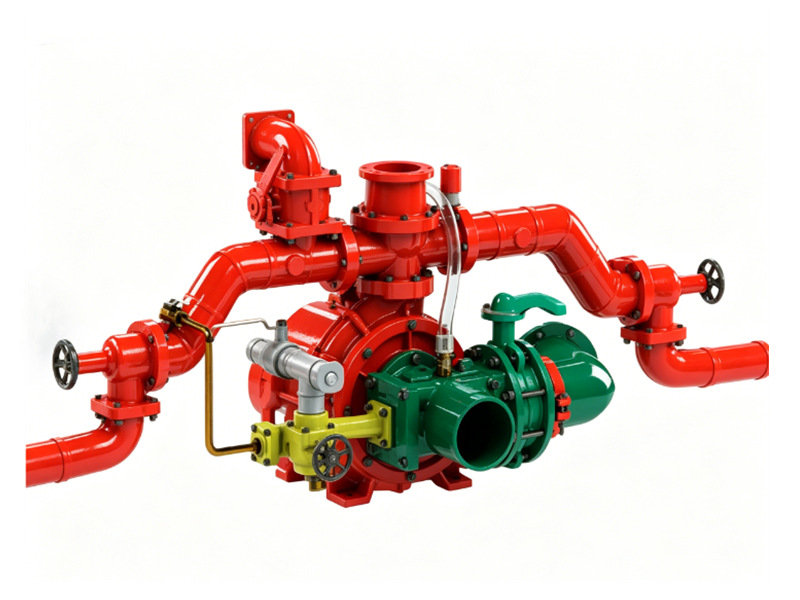

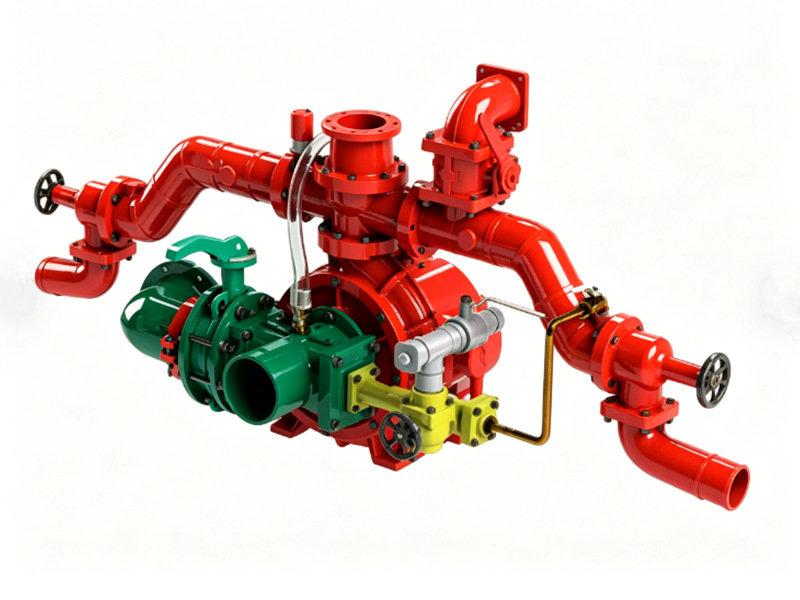

⇒ Πυροσβεστική αντλία:

✺Υψηλός ρυθμός ροής, σύντομος χρόνος προετοιμασίας

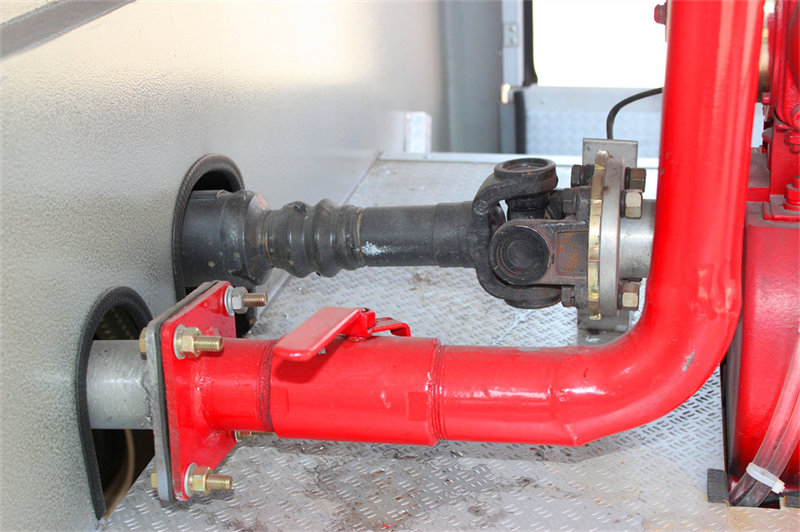

✺Υιοθετεί αντλία κενού εμβόλου και σχεδιασμό τοποθετημένο στο πίσω μέρος

✺Γρήγορη εκκίνηση και υψηλή απόδοση άντλησης

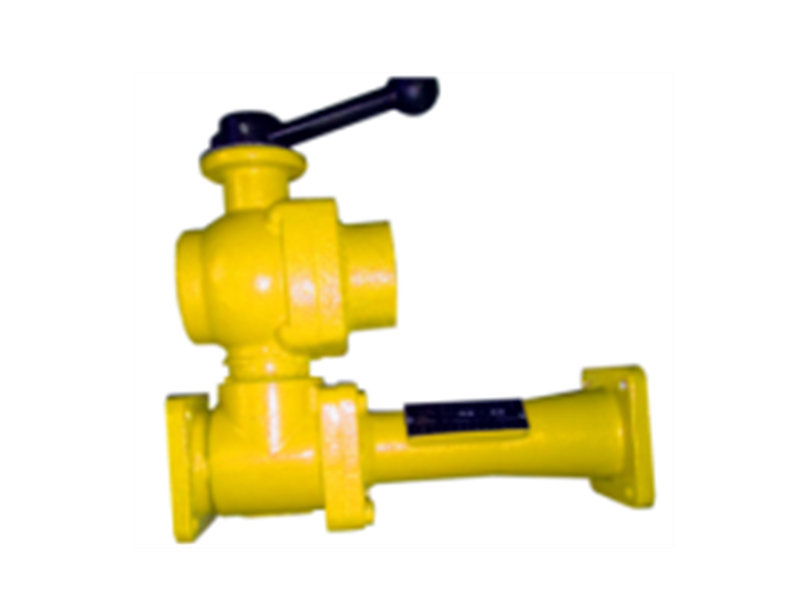

⇒ Αναδευτήρας αφρού

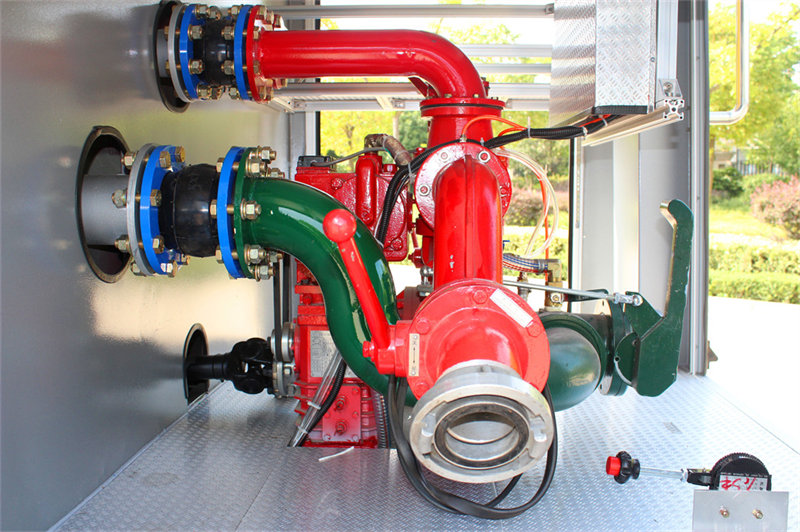

⇒ Σχεδιασμός συστήματος σωληνώσεων

✺Το σύστημα σωληνώσεων χρησιμοποιεί σωλήνες χωρίς ραφή από χάλυβα, συνδεδεμένους σε κάθε εξάρτημα μέσω φλαντζών.

✺Η εξαιρετική απόδοση στεγανοποίησης και η αντοχή στη διάβρωση εξασφαλίζουν παροχή νερού και αφρού χωρίς διαρροές.

✺Η διάταξη των σωλήνων εξόδου της δεξαμενής, των εξωτερικών σωλήνων εισόδου, των σωλήνων εξόδου και των σωλήνων έγχυσης είναι λογική.

✺Ο σωλήνας εξόδου της δεξαμενής DN125 είναι εξοπλισμένος με χειροκίνητη βαλβίδα πεταλούδας και εύκαμπτη σύνδεση για ασφαλή σύνδεση.
