Οδηγίες λειτουργίας βήμα προς βήμα για τη χρήση φορτηγού διανομής ασφάλτου HOWO NX

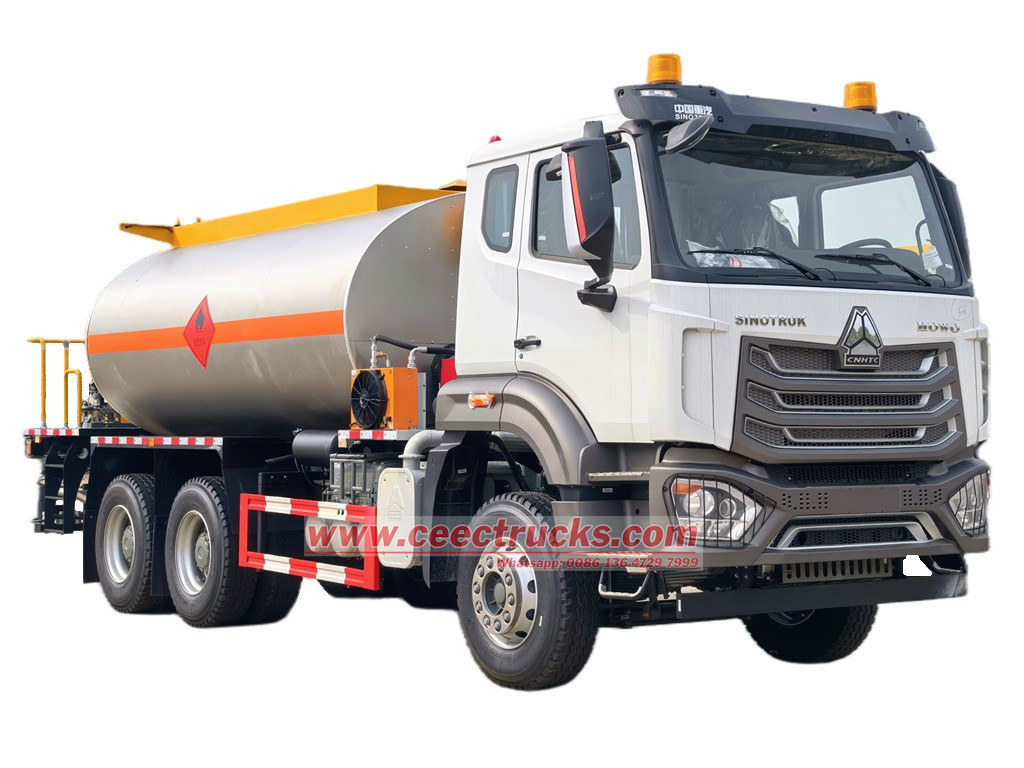

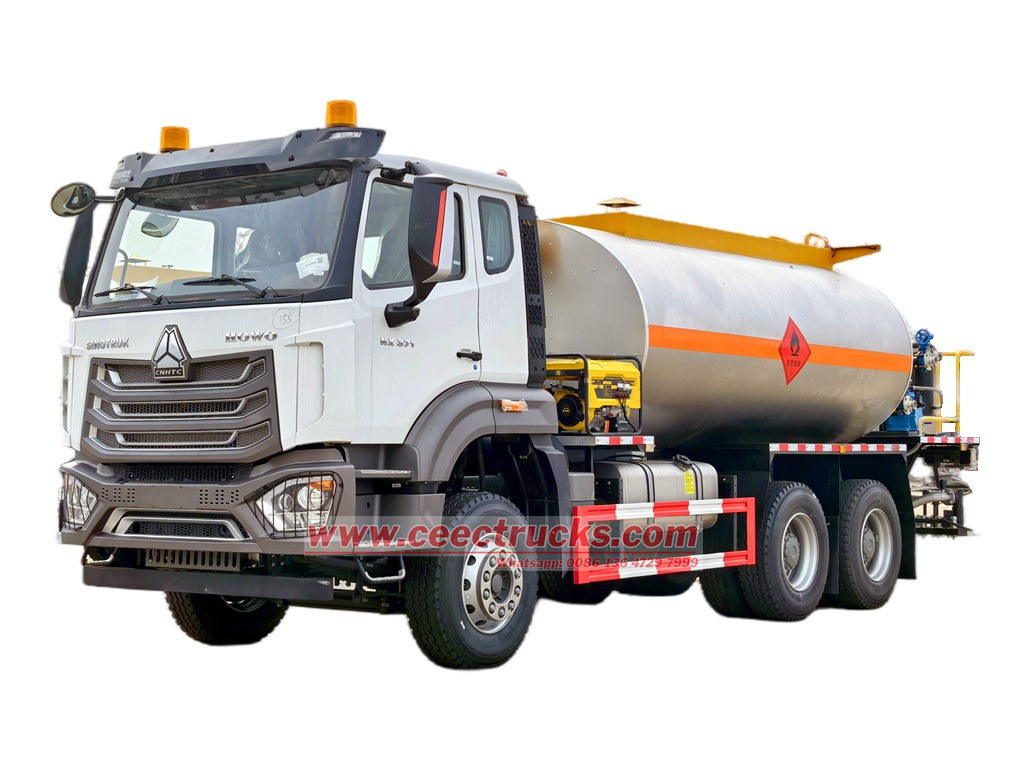

Τι είναι το HOWO NX 15000L Έξυπνο Φορτηγό Διανομής Άσφαλτος;

Ο Φορτηγό διανομής ασφάλτου Sinotruk HOWO NX 6X4 Σχεδιάζονται και εξάγονται στην Αφρική, τη Νιγηρία, με μεταξόνιο 3800+1350mm, είναι εξοπλισμένο με κινητήρα ντίζελ Sinotruk WD615.47 με 371HP και εκπομπές ρύπων 9726cc, κιβώτιο ταχυτήτων HW19710 με 10 εμπρός και 2 πίσω, πολύ χαμηλότερη κατανάλωση καυσίμου και βολικό στην οδήγηση, δεξαμενή ασφάλτου 15 κυβικών μέτρων, έξυπνη αντλία ασφάλτου RCB38/0.6-80F, θερμική αντλία λαδιού Hebei, ιταλικό καυστήρα G20 και πνευματικό κινητήρα Lutian. Μπορεί να φορτώσει τροποποιημένη άσφαλτο, άσφαλτο θερμού μείγματος, γαλακτωματοποιημένη άσφαλτο και άλλα ασφαλτικά μέσα. Ολόκληρο το Έξυπνο όχημα διανομής ασφάλτου HOWO NX 6x4 ενσωματώνει υψηλή απόδοση, ευφυΐα και ανθεκτικότητα, καθιστώντας το κατάλληλο για διάφορα σενάρια οδοποιίας και ιδανική επιλογή για εργασίες ψεκασμού ασφάλτου σε έργα οδοποιίας.

Ονομα	Διανομέας ασφάλτου HOWO NX
Μηχανή	Κινητήρας ντίζελ WEICHAI WD615.47, 371 ίπποι και 9726 κ.εκ.
Μετάδοση	χειροκίνητο κιβώτιο ταχυτήτων HW19710
Μεταξόνιο	3800+1350 χιλιοστά
Λάστιχο	12,00R20
Καμπίνα	HOWO NX
Μοντέλο οδήγησης	Αριστερά / Δεξιόστροφα
Ζωγραφική	Προσαρμοσμένη ζωγραφική και λογότυπο



Άνω μέρος σώματος	Κιτ βυτιοφόρου ασφάλτου
Ικανότητα	15000 λίτρα
Υλικό	Χάλυβας άνθρακα υψηλής αντοχής
Αντλία ασφάλτου	RCB38/0.6-80F, έξυπνος τύπος, Ρυθμός ροής 38m3/h Πίεση 0,6Mpa
Σύστημα θέρμανσης	Ιταλικός καυστήρας ντίζελ Riello G20 Ισχύς θέρμανσης 140-200Kcal/h Πετρέλαιο θέρμανσης 40-25-160
Ελεγχος	Εντός καμπίνας PLC ελέγχου Πίσω ενσωματωμένο κουτί ελέγχου

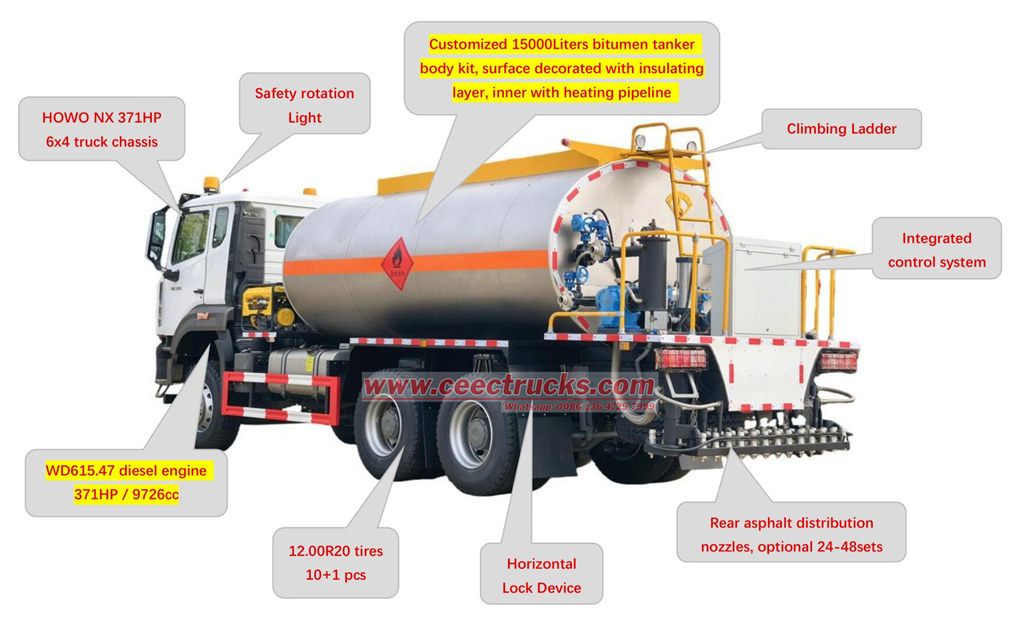

Κύριο συστατικό για το φορτηγό διανομής ασφάλτου HOWO NX;

→ Γερμανική έξυπνη ενσωματωμένη μονάδα ελέγχου βασισμένη σε τσιπ Infineon.

→ Δοκός ψεκασμού με ενσωματωμένη πτυσσόμενη άρθρωση.

→ Πλήρης θέρμανση αγωγών.

→ Τεχνολογία έναρξης ψεκασμού βασισμένη στη λειτουργία.

→ Διαλείπων ψεκασμός.

•

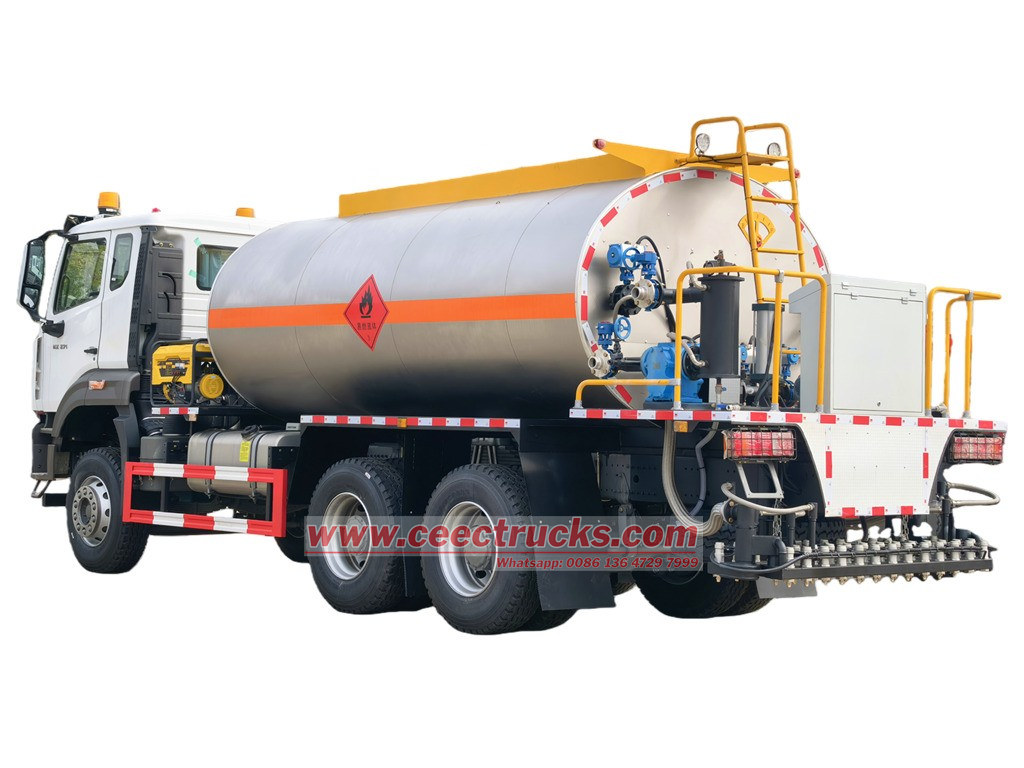

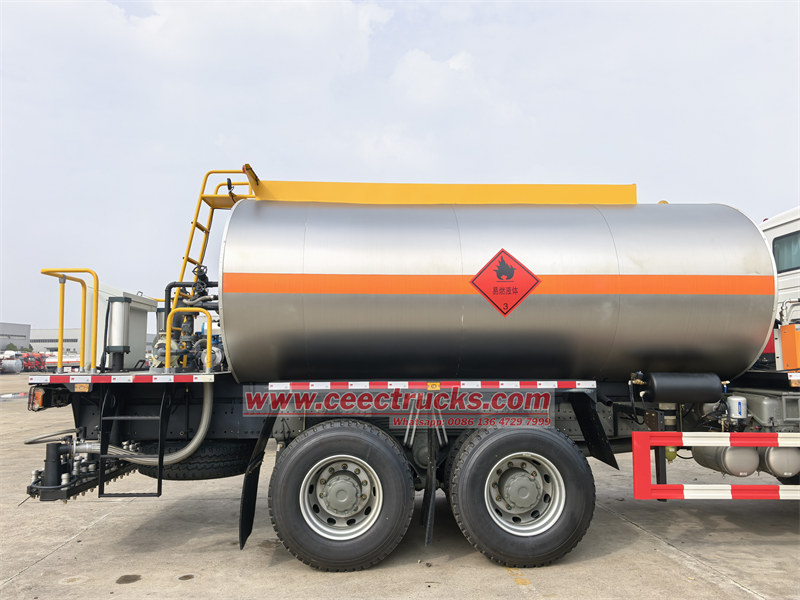

  Κιτ βυτιοφόρου διανομής ασφάλτου HOWO
•

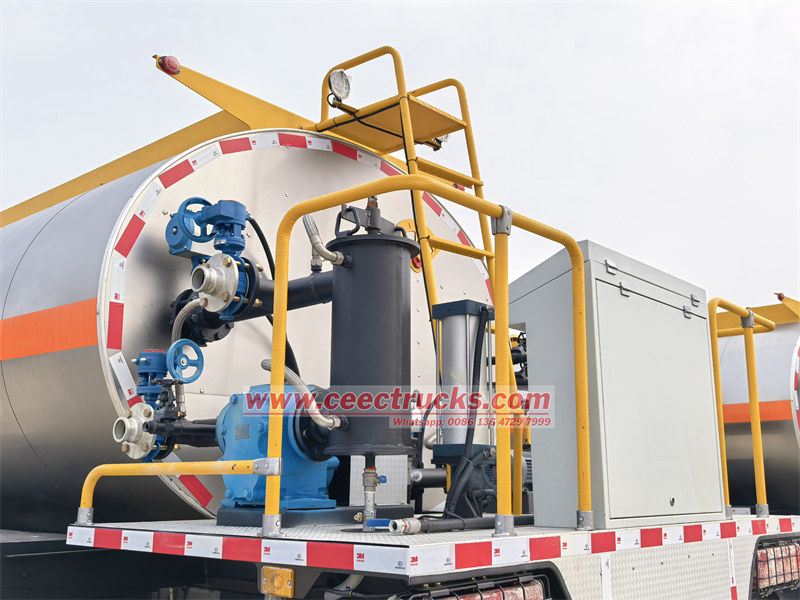

  Πίσω πλατφόρμα με τα απαραίτητα αξεσουάρ
•

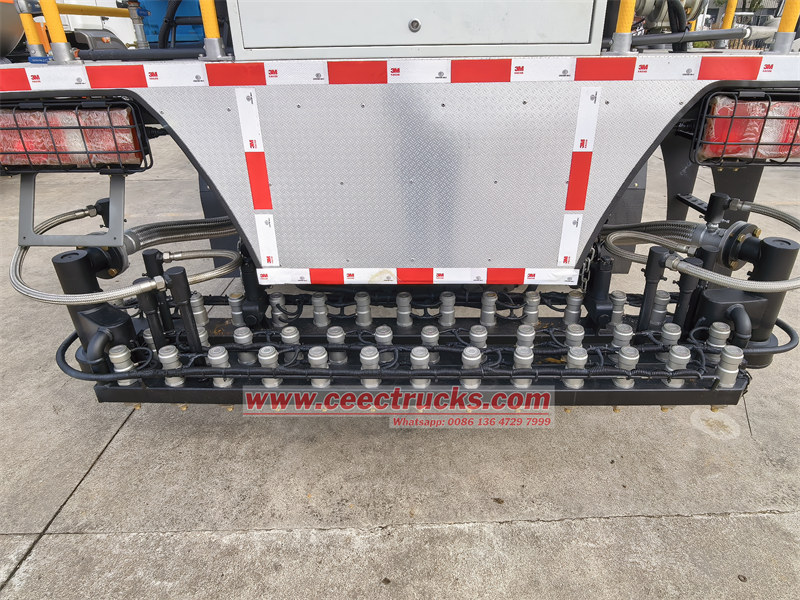

  Φορτηγό ασφαλτικής άσφαλτου με πίσω ακροφύσια ψεκασμού

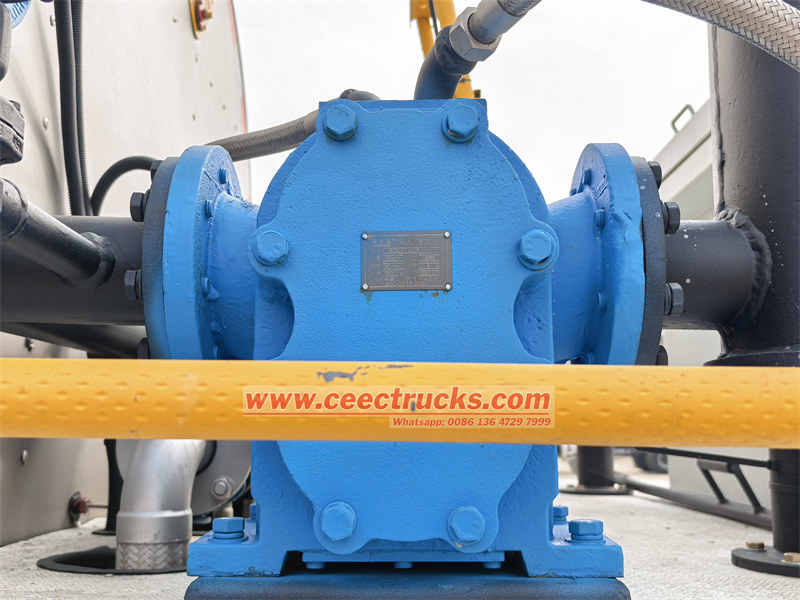

Συγκρότημα αντλίας ασφάλτου



Μοντέλο: RCB38/0.6-80F

Ρυθμός ροής: 38m3/h

Πίεση: 0,6Mpa

Ταχύτητα περιστροφής: 960r/min

Ύψος αναρρόφησης: 5 μέτρα

Ισχύς: 15KW

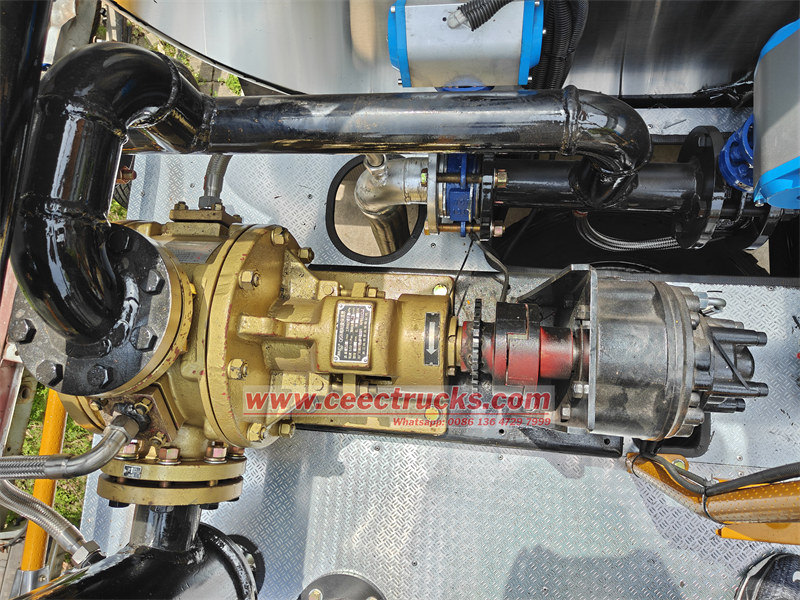

Αντλία μόνωσης υψηλού ιξώδους



Μοντέλο: QGB

Ρυθμός ροής: 680L/min

Πίεση λειτουργίας: 0,8Mpa

Ιξώδες: 0,02-1,3Pas

Ταχύτητα εργασίας: 584r/min

Διάμετρος αγωγού: 80mm

Ισχύς: 11KW



•

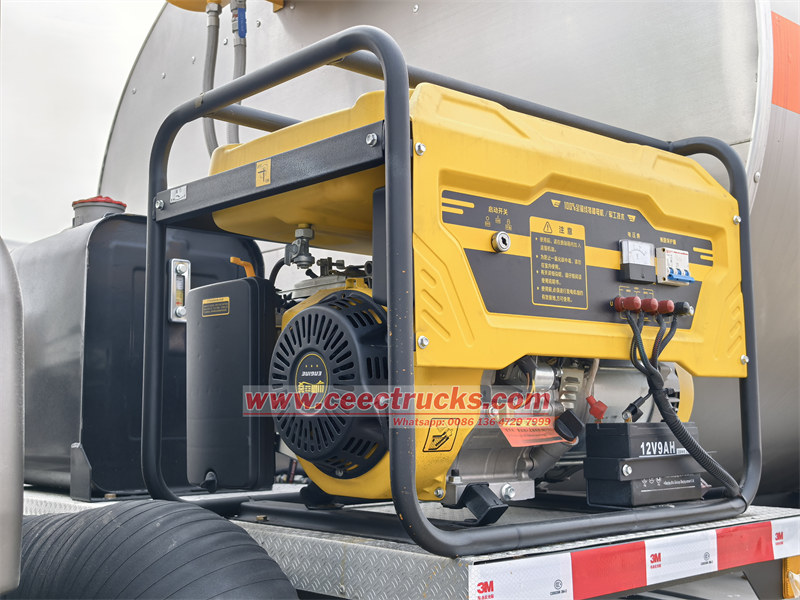

  Συγκρότημα γεννήτριας
•

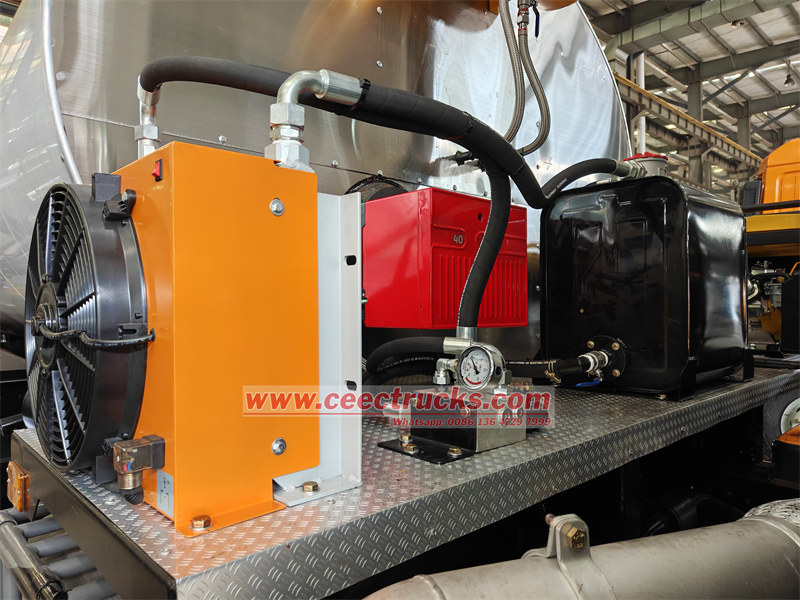

  Ιταλικός καυστήρας ντίζελ Riello G20
•

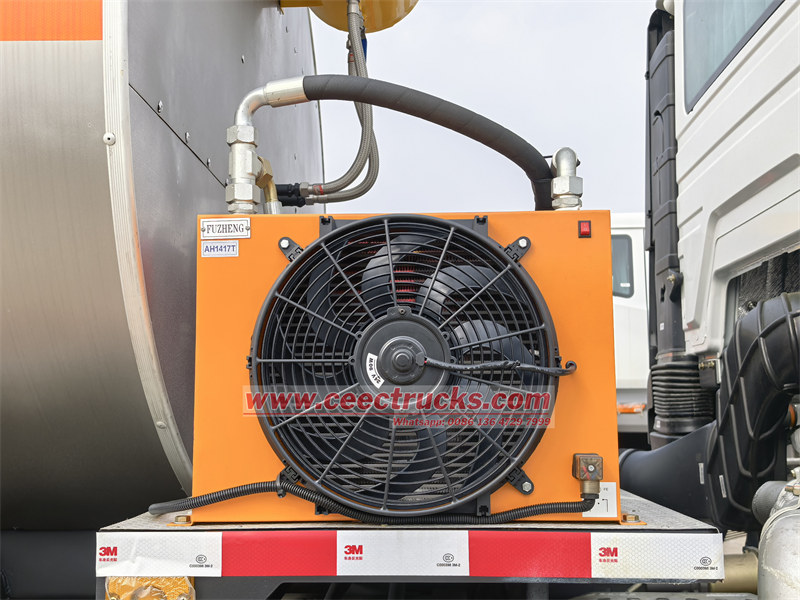

  Συγκρότημα ψυγείου





Το βυτιοφόρο ασφάλτου έχει σχεδιαστεί και κατασκευαστεί με βάση το πλαίσιο φορτηγού HOWO 6x4 NX, το οποίο αποτελείται από εσωτερικό βυτιοφόρο, μονωτικά υλικά, περίβλημα, διάφραγμα, θάλαμο καύσης, σωλήνες ασφάλτου εντός της δεξαμενής, συγκρότημα θέρμανσης, καυστήρα, φίλτρο λαδιού, μετρητή όγκου, έξυπνο κουτί ελέγχου. Παρακάτω φαίνονται τα τεχνικά σχέδια του συστήματος βυτιοφόρου διανομής ασφάλτου και των αγωγών:

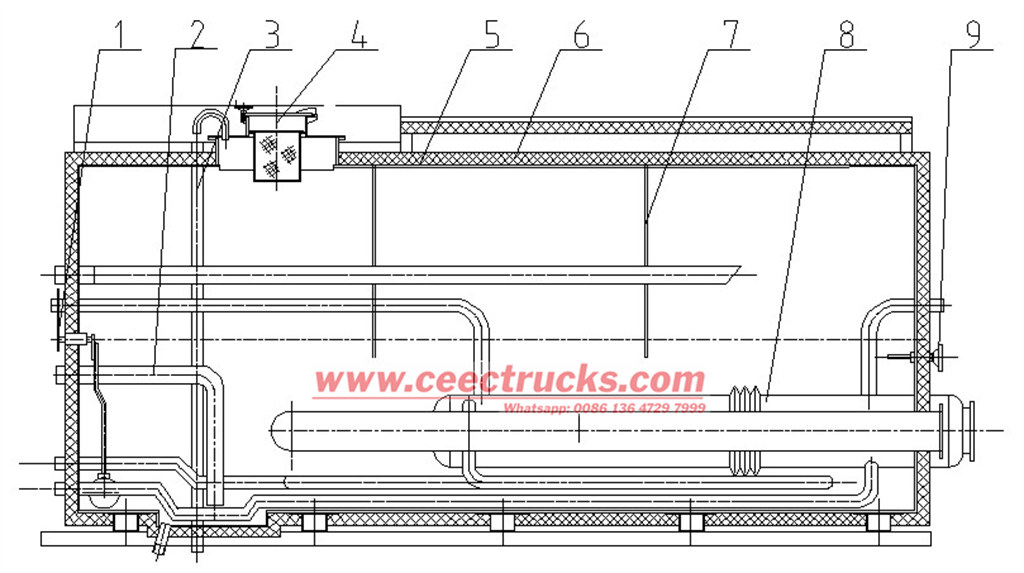

Συναρμολόγηση βυτιοφόρου ασφάλτου

1 Μετρητής όγκου,

2 Σωλήνας αναρρόφησης λαδιού,

3 Σωλήνας υπερχείλισης,

4 Φίλτρο λαδιού,

5 Εσωτερική δεξαμενή,

6 Θερμομονωτικά υλικά,

7 Διάφραγμα,

8 Θάλαμος καύσης,

9 Θερμόμετρο

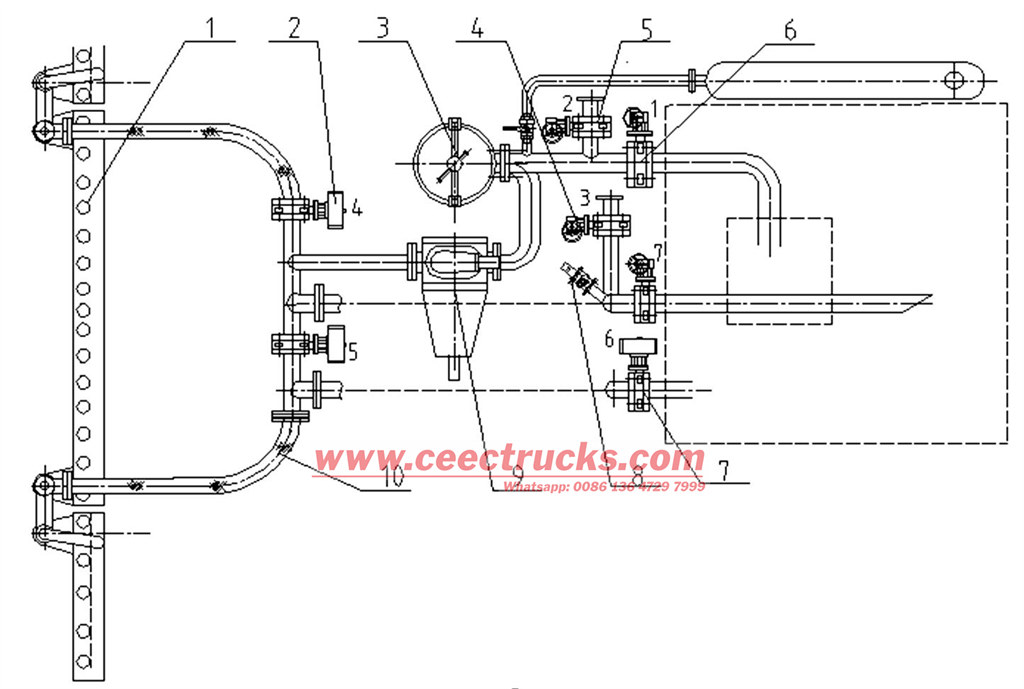

Αντλία ασφάλτου και σύστημα σωληνώσεων



1 Συγκρότημα ακροφυσίου κυλίνδρου, 2 Βαλβίδες εξόδου λαδιού, 3 Φίλτρο, 4 Βαλβίδα μεταφοράς, 5 Βαλβίδα αυτοαναρρόφησης, 6 Βαλβίδα εισόδου λαδιού, 7 Πνευματική βαλβίδα επιστροφής λαδιού, 8 Φορητή βαλβίδα ψεκασμού, 9 Αντλία ασφάλτου, 10 Σωλήνας από ανοξείδωτο χάλυβα

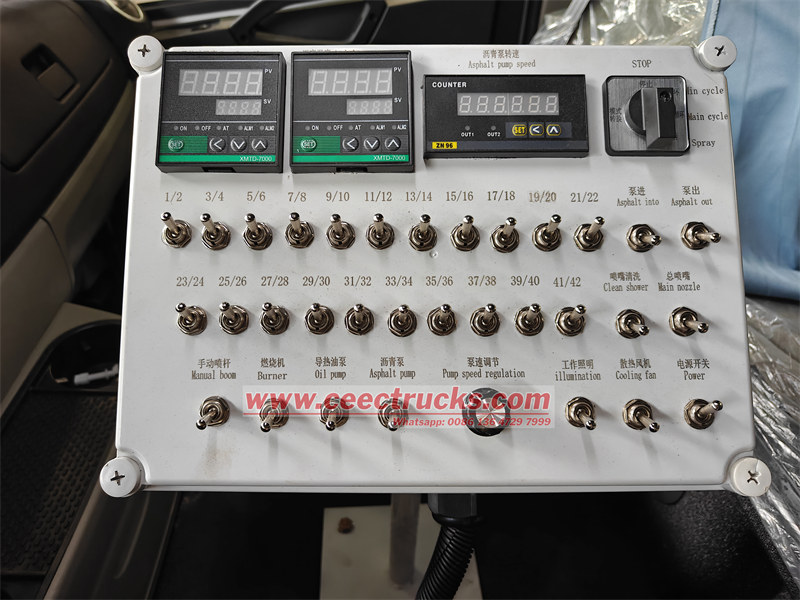

Ενσωματωμένο στην καμπίνα κουτί ελέγχου για ξεχωριστή λειτουργία ακροφυσίου

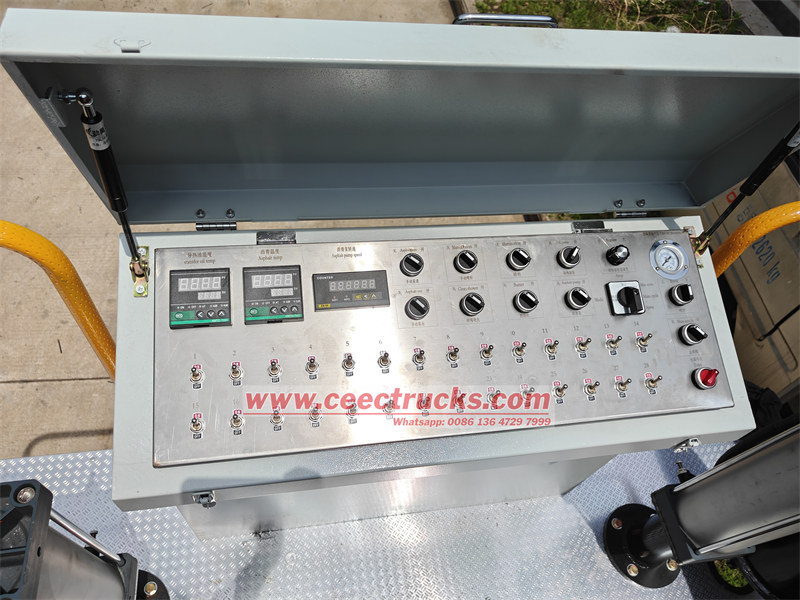

Ενσωματωμένο κιβώτιο ελέγχου τοποθετημένο στο πίσω μέρος της πλατφόρμας για ασφαλή χρήση
