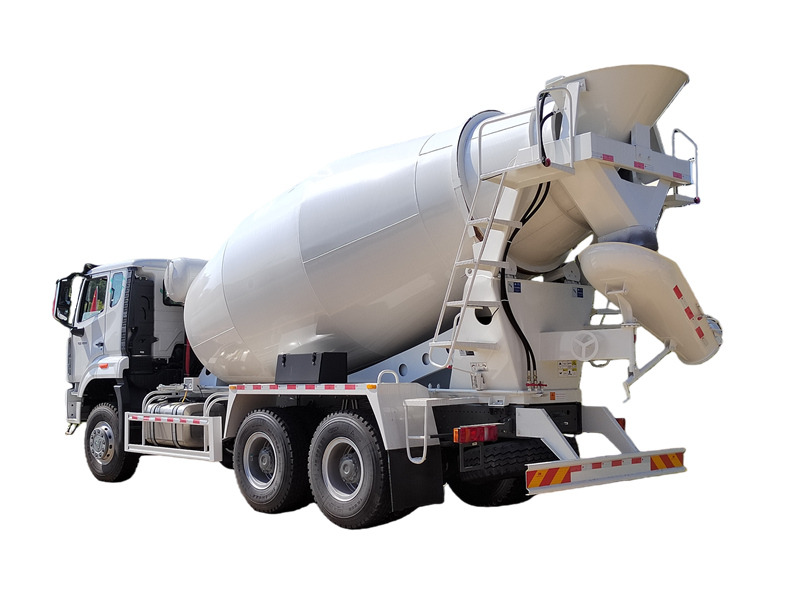

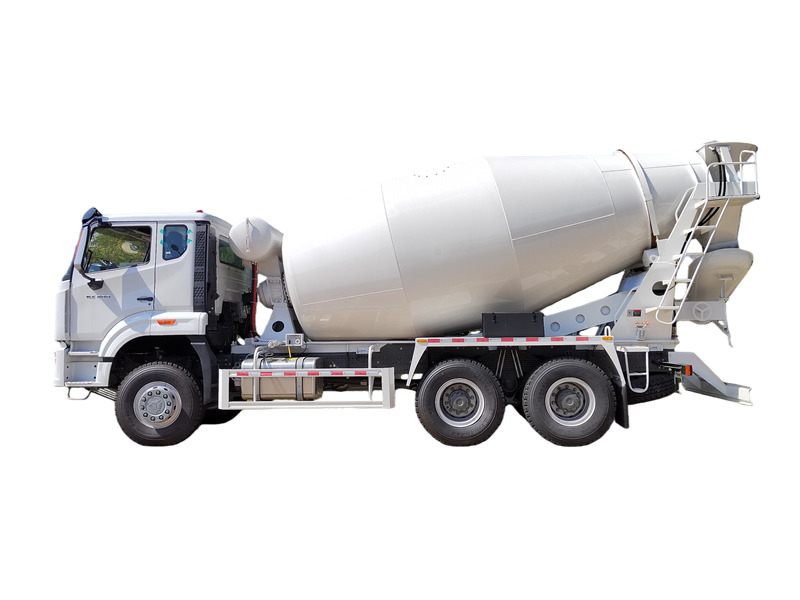

Δομή και αρχή λειτουργίας του φορτηγού μπετονιέρας HOWO NX

Το φορτηγό μπετονιέρας HOWO NX βασίζεται στο πλαίσιο HOWO NX και είναι ένα ειδικό όχημα σχεδιασμένο για μεταφορά και ανάμειξη σκυροδέματος σε κατασκευαστικά, οδικά, γέφυρες και άλλα μηχανικά έργα. Το όχημα αποτελείται από δύο κύρια μέρη: το πλαίσιο HOWO NX και την υπερκατασκευή, τα οποία μπορούν να χωριστούν περαιτέρω σε οκτώ συστήματα: σύστημα πλαισίου, υδραυλικό σύστημα, τύμπανο ανάμειξης, σύστημα εκκένωσης, σύστημα καθαρισμού, σύστημα ελέγχου, σύστημα κυλίνδρων και σύστημα πλήρωσης.

Σασί	HOWO NX 6×4
Μηχανή	WP12.400, 400HP, κινητήρας ντίζελ
Όγκος τυμπάνου μίξερ	8CBM
Υλικό	Μαγγανιούχος χάλυβας Q355
Ταχύτητα σίτισης	≥3 μ.3/λεπτό
Ταχύτητα εκφόρτωσης	≥2 μ3/λεπτό
Υπολειμματικό ποσοστό απαλλαγής	≤0,5%
Χωρητικότητα δεξαμενής νερού	400 λίτρα

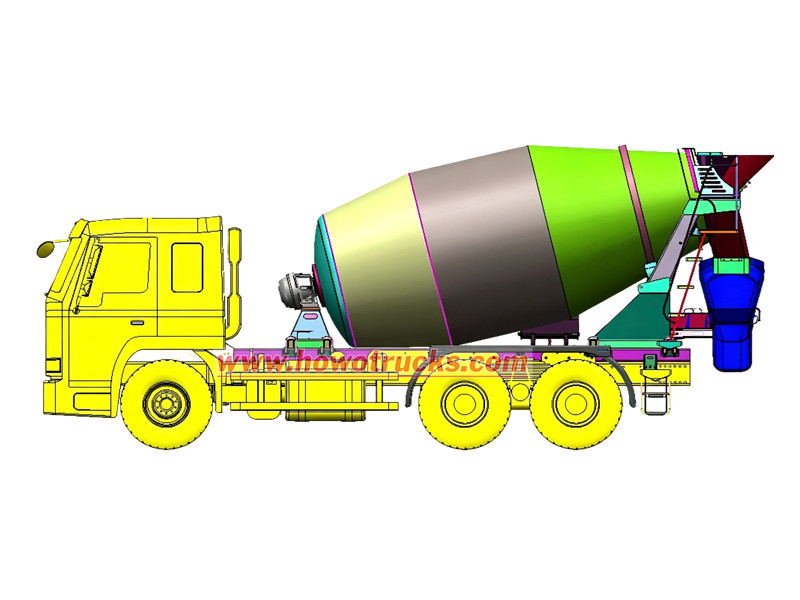

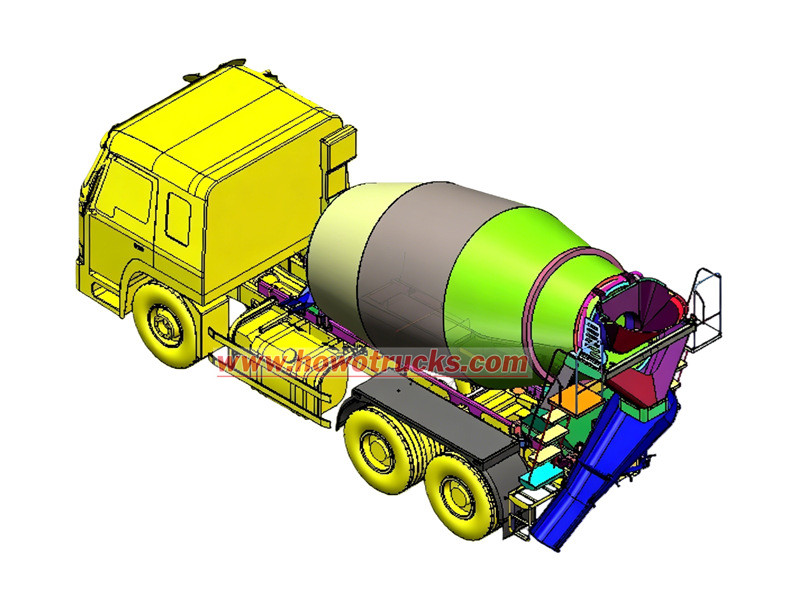

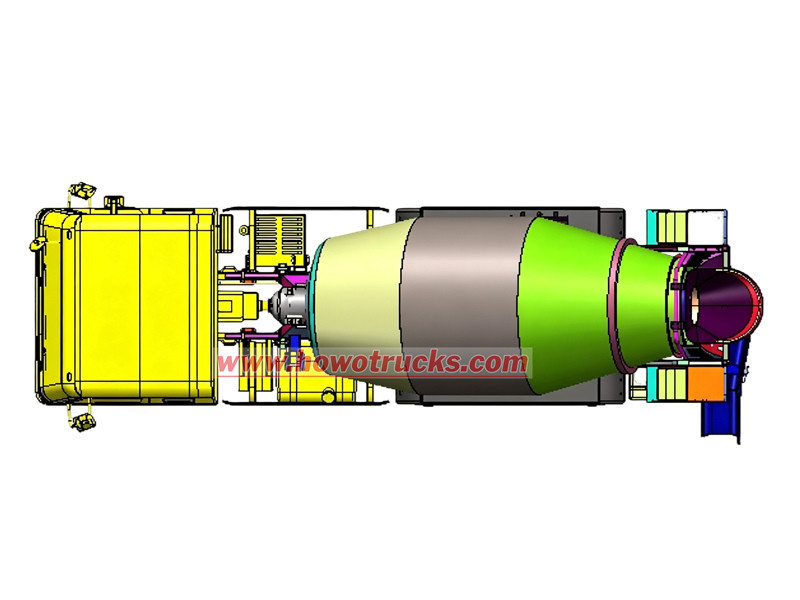

Σχέδιο του φορτηγού αναμικτήρα HOWO NX Transit

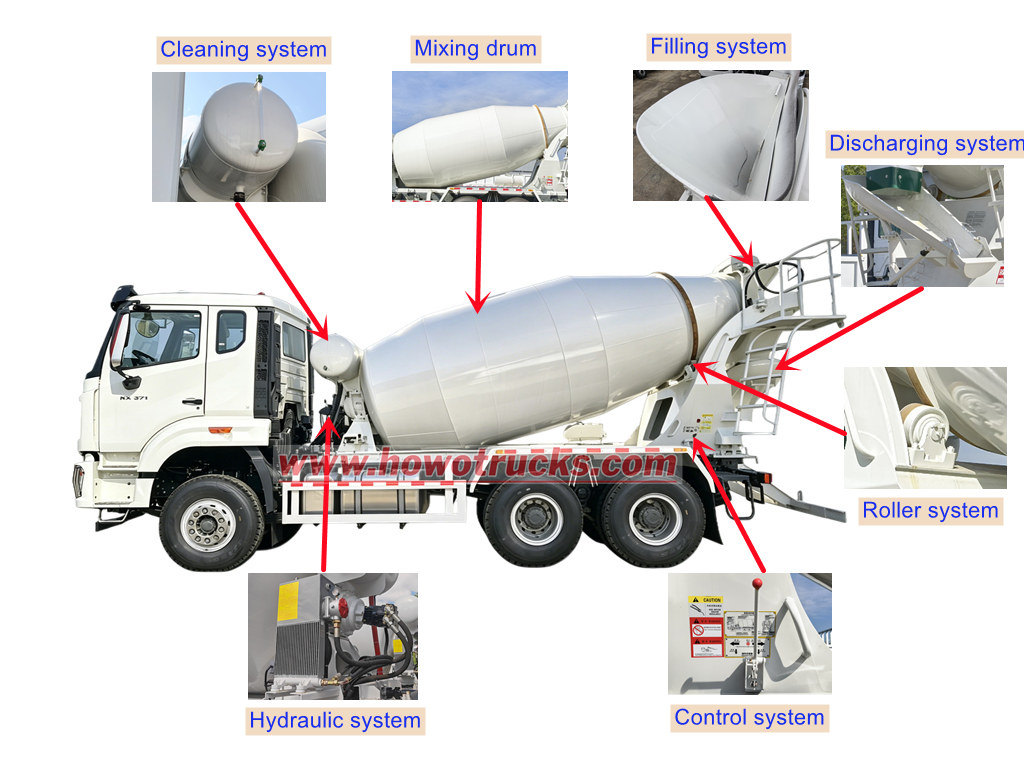

Κύριες λειτουργίες κάθε συστήματος του φορτηγού αναμίκτη HOWO

1. Σύστημα πλαισίου: Αποτελεί τη βάση του οχήματος και είναι υπεύθυνο για τη μεταφορά του σκυροδέματος.

2. Υδραυλικό σύστημα: Λαμβάνει ισχύ από τον κινητήρα, τη μετατρέπει σε υδραυλική ενέργεια και στη συνέχεια εξάγει μηχανική ενέργεια μέσω ενός υδραυλικού κινητήρα για να κινήσει το τύμπανο ανάμειξης.

3. Τύμπανο ανάμειξης: Λειτουργεί ως δοχείο αποθήκευσης σκυροδέματος, με εσωτερικές λεπίδες που αναμειγνύουν και καθοδηγούν το υλικό, κάτι που είναι κρίσιμο για την πρόληψη της στερεοποίησης και του διαχωρισμού του σκυροδέματος.

4. Σύστημα εκκένωσης: Περιλαμβάνει τους κύριους και βοηθητικούς αγωγούς εκκένωσης και τις ράβδους ασφάλισης. Ο βοηθητικός αγωγός επεκτείνει το μήκος του κύριου αγωγού για ευκολότερη εκφόρτωση.

5. Σύστημα καθαρισμού: Χρησιμοποιεί πνευματική παροχή νερού. Το νερό υπό πίεση από τη δεξαμενή πίεσης, το πιστόλι και τους εύκαμπτους σωλήνες καθαρίζει τη χοάνη φόρτωσης, το τύμπανο ανάμειξης και τον αγωγό εκκένωσης για να αποτρέψει τη σκλήρυνση και την προσκόλληση του σκυροδέματος.

6. Σύστημα ελέγχου: Αποτελείται από έναν ελεγκτή, άξονες σύνδεσης, εύκαμπτους άξονες και μηχανισμούς σύνδεσης. Χρησιμοποιείται για τον έλεγχο της ταχύτητας και της κατεύθυνσης περιστροφής του τυμπάνου ανάμειξης.

7. Σύστημα κυλίνδρων: Βρίσκεται στο πίσω μέρος του τυμπάνου ανάμειξης και συνδέεται με το υποπλαίσιο, στηρίζει κυρίως το τύμπανο.

8. Σύστημα πλήρωσης: Αποτελείται από τη χοάνη φόρτωσης και το βραχίονα στήριξής της. Το βραχίονα βοηθά στη μείωση της δύναμης κρούσης του σκυροδέματος κατά τη φόρτωση.

Αρχή λειτουργίας του φορτηγού ανάμειξης HOWO NX Transit

● Λειτουργία ανάμειξης: Κατά τη διάρκεια της οδήγησης, ο δυναμοδότης (PTO) μεταφέρει την ισχύ του κινητήρα μέσω της υδραυλικής αντλίας, του υδραυλικού κινητήρα και του μειωτήρα στο τύμπανο ανάμειξης, διατηρώντας το σε χαμηλή ταχύτητα 1-3 στροφών/λεπτό για να διασφαλίσει την ομοιογένεια του σκυροδέματος και να αποτρέψει τον διαχωρισμό.

● Λειτουργία πλήρωσης: Κατά τη φόρτωση, το τύμπανο ανάμειξης περιστρέφεται με μεγαλύτερη ταχύτητα 6-10 στροφών/λεπτό. Το σκυρόδεμα εισέρχεται στο τύμπανο μέσω του συστήματος φόρτωσης και οδηγείται από τις σπειροειδείς λεπίδες προς το μεσαίο και κάτω μέρος του τύμπανου.

● Λειτουργία εκφόρτισης: Κατά την εκκένωση, το τύμπανο περιστρέφεται αντίστροφα με 3–14 σ.α.λ. Το σκυρόδεμα ωθείται προς το άνοιγμα του τυμπάνου μέσω της σπειροειδούς κίνησης των λεπίδων και εκκενώνεται μέσω του αγωγού εκκένωσης.

● Λειτουργία καθαρισμού: Η δεξαμενή αέρα από το σύστημα φρένων ασκεί πίεση στη δεξαμενή νερού. Το νερό υπό πίεση χρησιμοποιείται στη συνέχεια για τον καθαρισμό του εσωτερικού του τυμπάνου ανάμειξης, της θύρας φόρτωσης και του συστήματος εκκένωσης.
