Theνέος 3 άξονας 40 τόνοιανατρεπόμενο Το αμάξωμα του ρυμουλκούμενου είναι κατασκευασμένο από υλικό Q370R, με πίεση σχεδιασμού 1,61 MPa και πάχος πλάκας 12-16 mm. Εξοπλισμένο με υδραυλικό σύστημα HYVA και μανόμετρο, εξασφαλίζει ασφάλεια κατά τη λειτουργία. Χαρακτηριστικά όπως γέφυρα BPW, πείροι JOST και βάσεις JOST καλύπτουν τις ανάγκες μεταφοράς σε ποικίλα περιβάλλοντα και οδικές συνθήκες.

Μέσω βελτιστοποιημένου σχεδιασμού και χρήσης υλικών υψηλής ποιότητας, ο Όμιλος CS Trucks έχει επιτύχει διάρκεια ζωής σε κόπωση που υπερβαίνει κατά πολύ τον μέσο όρο του κλάδου. Το πλαίσιο προσφέρει ισχυρή αντοχή σε στρεπτική παραμόρφωση υπό σκληρές οδικές συνθήκες, ενώ το αμάξωμα προσφέρει εξαιρετική αντοχή σε κρούσεις και φθορά, αντιμετωπίζοντας ουσιαστικά τις προκλήσεις του κλάδου, όπως οι ρωγμές των δοκών και η φθορά του δαπέδου. Αυτό το βαρύ ρυμουλκούμενο ανατρεπόμενο είναι ικανό να χειρίζεται συνεχείς εργασίες υψηλής έντασης, όπως αυτές σε μεγάλης κλίμακας ορυχεία και μεγάλα έργα υποδομής. Το ακριβώς προσαρμοσμένο σύστημα ανύψωσης εξασφαλίζει ισχυρή, σταθερή και γρήγορη ανύψωση, ενώ παράλληλα διασφαλίζει καθαρή και σχολαστική εκφόρτωση, εξαλείφοντας την ανάγκη για επαναλαμβανόμενη λειτουργία από τους χειριστές.

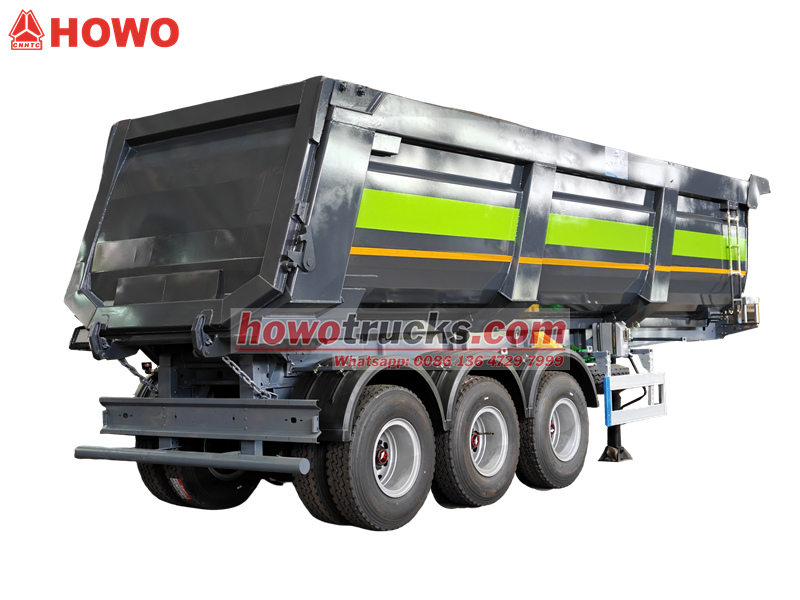

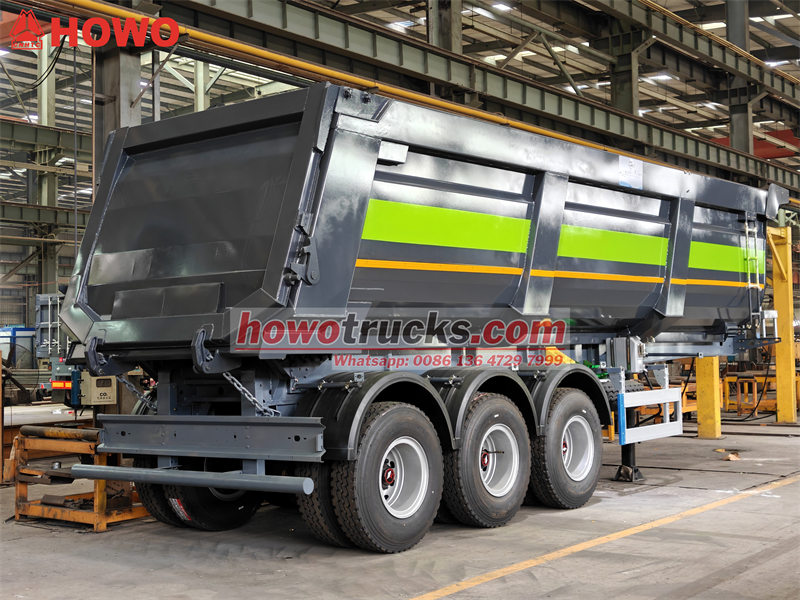

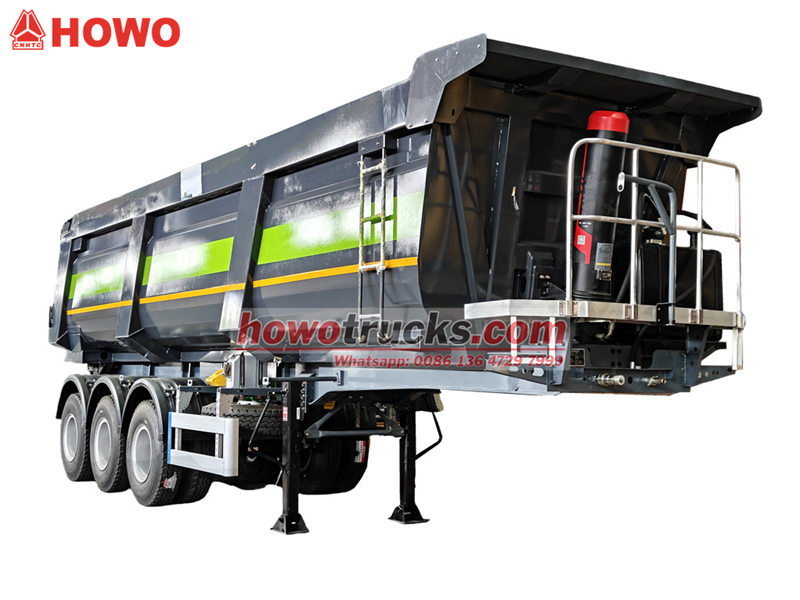

*Νέο 3αξονικό ρυμουλκούμενο με ανατρεπόμενη καρότσα 40 τόνων*

Το εργοστάσιό μας είναι επαγγελματίας κατασκευαστής στην περιοχή φορτηγών,
εγγυόμαστε ότι όλα τα προϊόντα είναι ολοκαίνουργια και υψηλής ποιότητας.

Ορισμός και Εισαγωγή Προϊόντος «««

Χαρακτηριστικά:

1.Σχεδιασμός πίεσης: 1,61MPa, χάλυβας υψηλής αντοχής ανθεκτικός στη φθορά NM400/500

2.Οι διάφοροι τύποι αμαξώματος ανατροπήςΈχει ερευνηθεί και κατασκευαστεί με σχεδιασμό ανάλυσης τάσεων και έχει το προφανές πλεονέκτημα της μεγάλης χωρητικότητας. Ελαφρύ βάρος και υψηλή απόδοση.

3.Επιθεωρούμε αυστηρά την ποιότητα του προϊόντος, διασφαλίζοντας ότι ο τύπος ραφής συγκόλλησης Α και Β περνάει την εξέταση του ραδιοφώνου επιπέδου δύογραφική δοκιμή, ο τύπος ραφής συγκόλλησης C και D περνά την εξέταση του ραδιοφώνου επιπέδου έναγραφική δοκιμή.

4.Υπάρχουν εγχώρια ή εισαγόμενα αξεσουάρ ασφαλείας με υψηλή ποιότητα, η αντιστοίχισή τους είναι πλήρης.

5.Η αντιδιαβρωτική επίστρωση του αμαξώματος του εκφορτωτήρα υιοθετεί την ακόλουθη διαδικασία, αμμοβολή, βαφή με ψεκασμό, καθαρισμό και ούτω καθεξής.





Παράμετρος προϊόντος για Βαρύ 40 τόνους Αμάξωμα ανατρεπόμενου οχήματος Τραiλερ « « «



Βαρύ καθήκον 3Ημιρυμουλκούμενο με ανατρεπόμενο άξονα
Ικανότητα	40000 CBM
Συνολικές διαστάσεις (Μ*Π*Υ) (mm)	9300*2550* 3650χιλ.
Εκτιμώμενο βάρος απόβαρου (kg)	9000 κιλά
Ωφέλιμο φορτίο (κλ)	40000 kg
Συνολικό βάρος (kg)	28000 κιλά
Μεταξόνιο (mm)	6720+1320+1320
Αμάξωμα ανατρεπόμενου οχήματος
Ιδιότητα ρευστού	Εύφλεκτος
Θερμοκρασία σχεδιασμού (ºC)	50ºC
Πίεση σχεδιασμού (MPa)	1,61
Επίδομα διάβρωσης (mm)	1
Συντελεστής συγκόλλησης	1
Κύρια υλικά πίεσης ρουλεμάν	Σώμα ανατρεπόμενου: Q345,12mm,
	Τελική πλάκα: Q345R, 12mm
	Πάτωμα:Nm450, χάλυβας ανθεκτικός στη φθορά
Ανίχνευση ελαττωμάτων	100% Ανίχνευση ελαττωμάτων
Πίεση δοκιμής (MPa)	1,61
Επιθεώρηση Magnaflux	Στοχεύστε σε σημείο συγκόλλησης που δεν μπορεί να καλύψει η ανίχνευση ελαττωμάτων

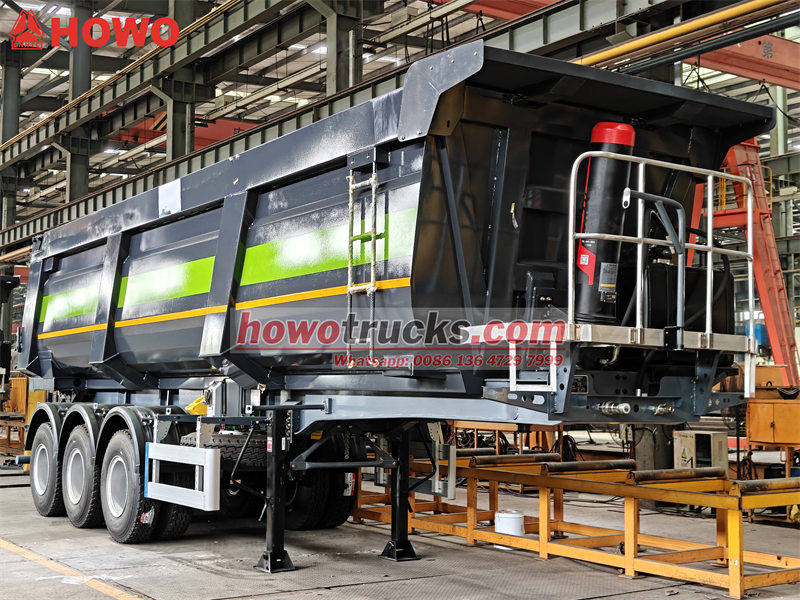

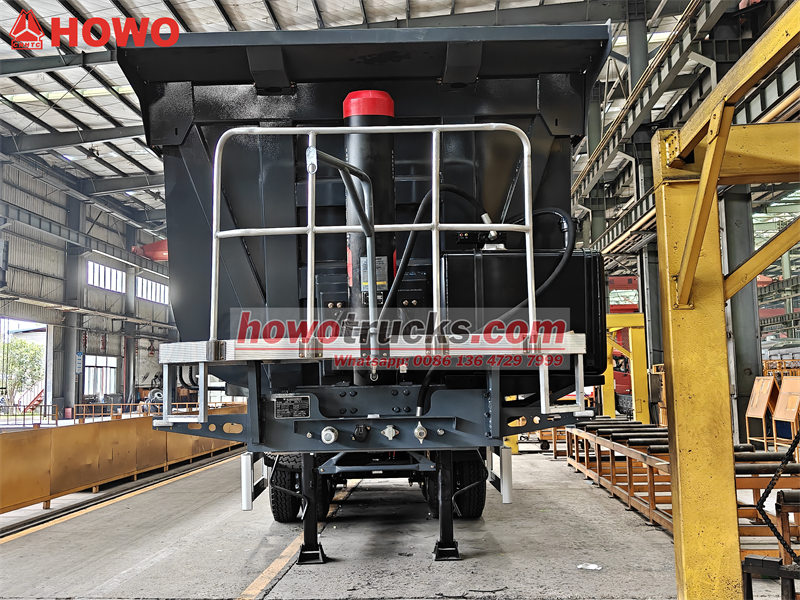

Υδραυλικός γρύλος	Πλήρες σετ υδραυλικού συστήματος HYVA

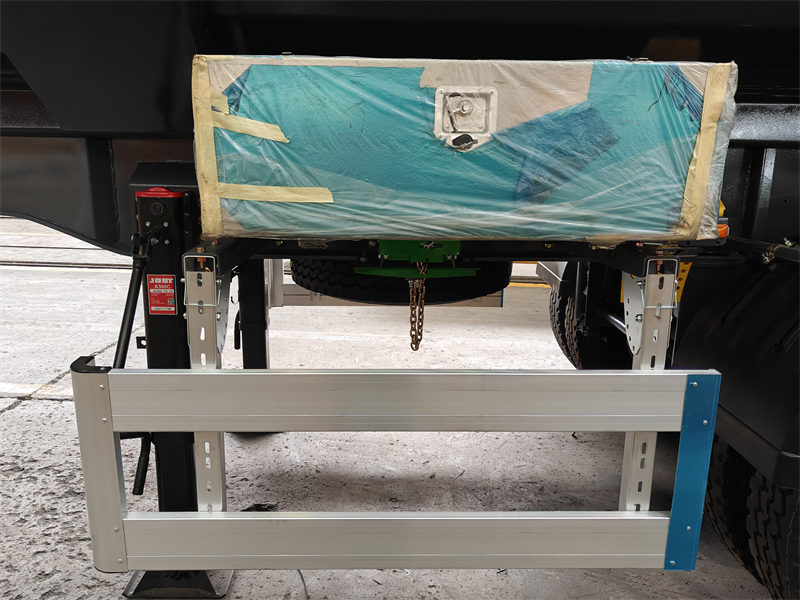

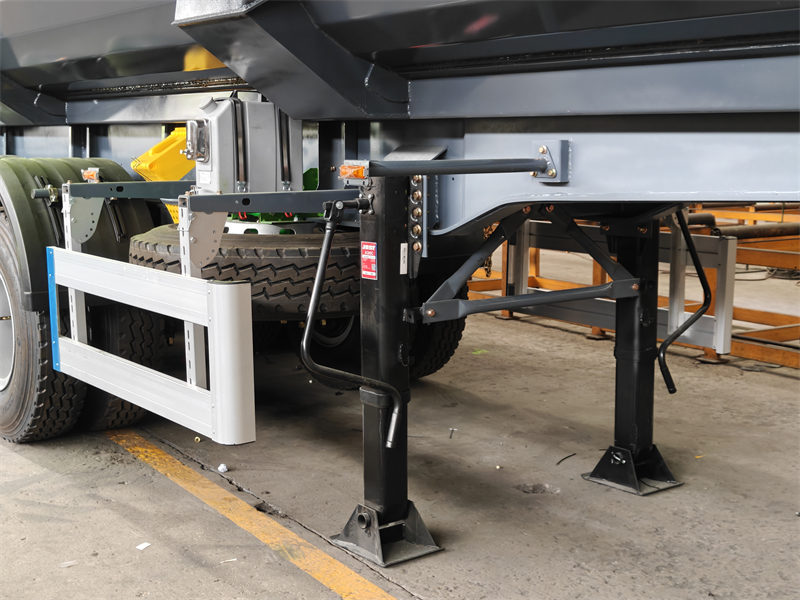

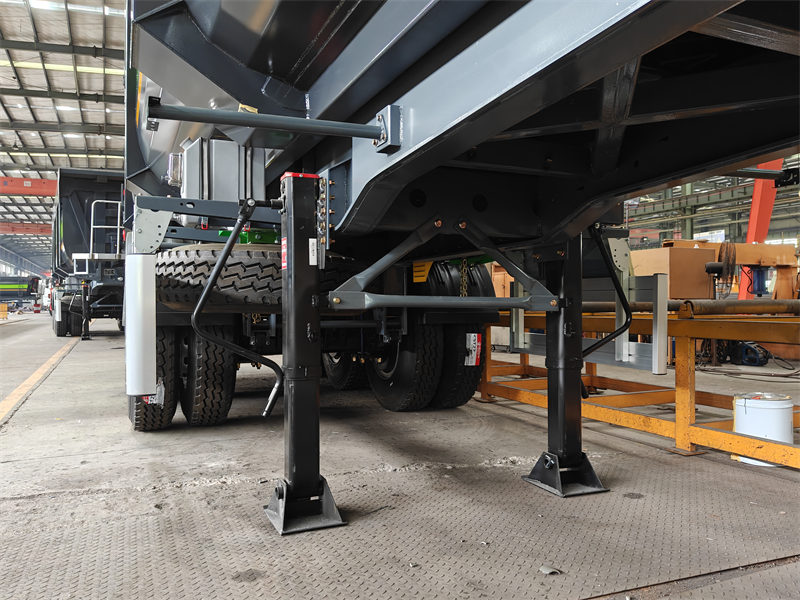

Σκέλος προσγείωσης	JOST 28T

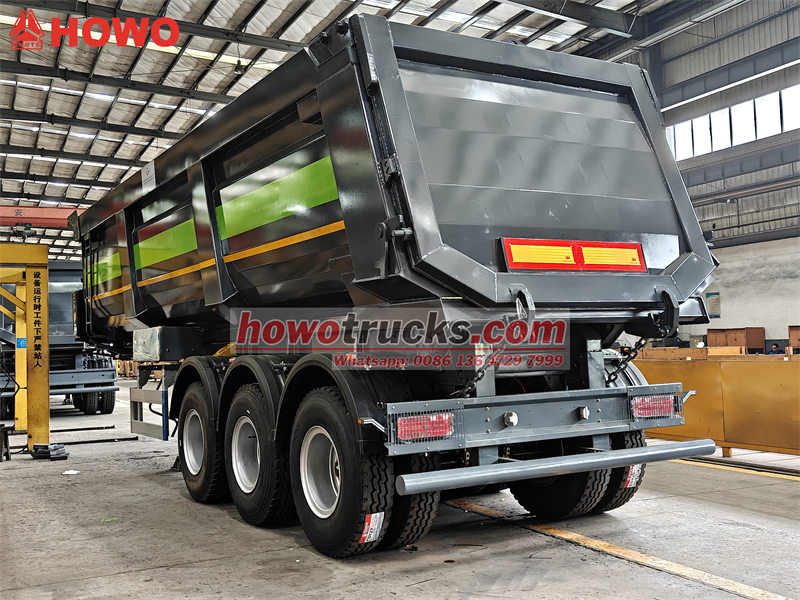

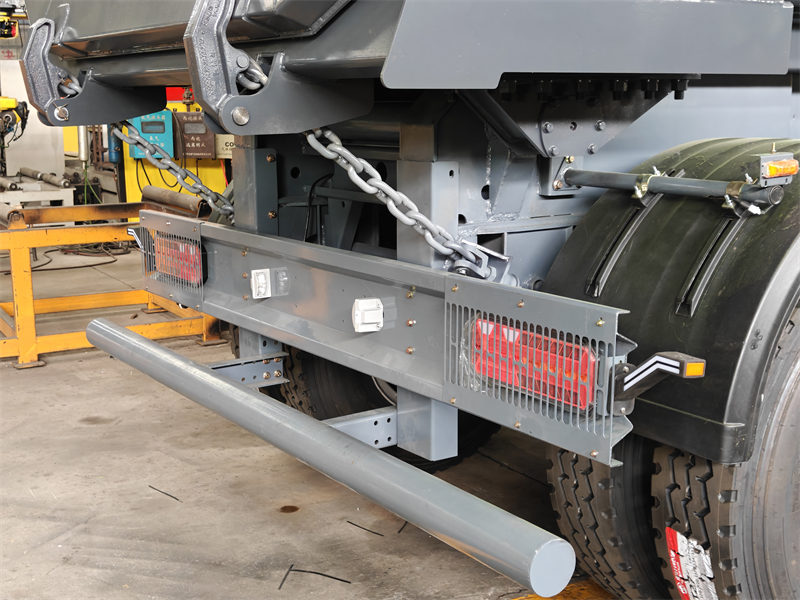

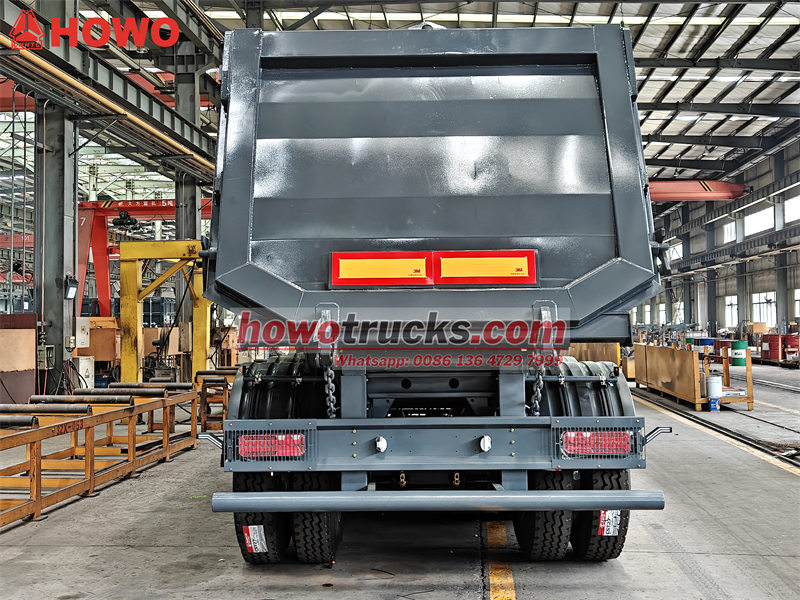

Πόρτα ασφαλείας	Μονοκόμματη πίσω πόρτα με άνω άρθρωση, σύστημα κλειδώματος ασφαλείας
Φρένα	Σύστημα πνευματικού φρένου διπλής γραμμής, βαλβίδα ρελέ έκτακτης ανάγκης WABCO, θάλαμος αέρα T30/30, φρένο στάθμευσης
Φώτα & Ανακλαστήρες	Πίσω φως, πίσω ανακλαστήρας, ενδεικτικό φως στροφής, πλευρικός ανακλαστήρας, φως ομίχλης, φως πινακίδας κυκλοφορίας
Καλωδίωση	24V, 6 γραμμές
Σύνδεση αέρα/ηλεκτρικού	Πρίζα αέρα ISO, υποδοχή 24V 7 ακίδων

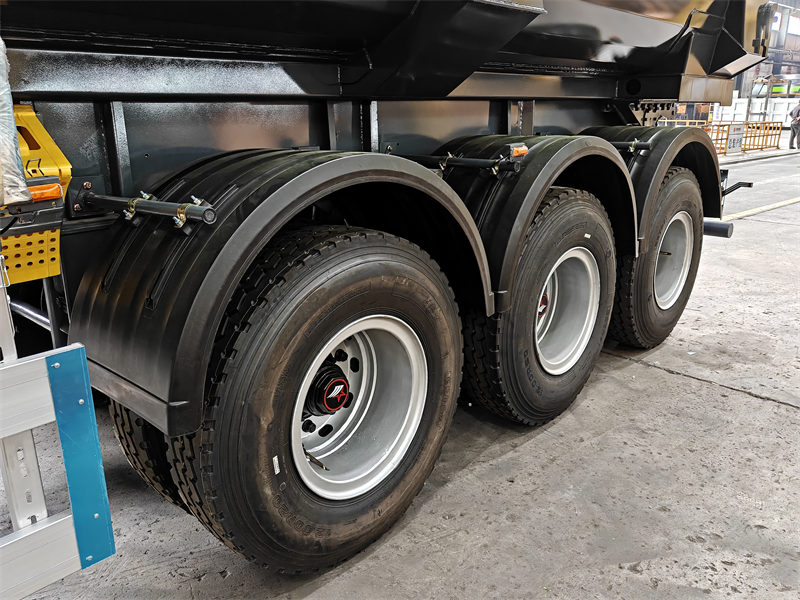

Άξονες	3*14T BPW
Λάστιχο	Ελαστικό χωρίς αεροθάλαμο 12R22.5, 8 με μία ρεζέρβα

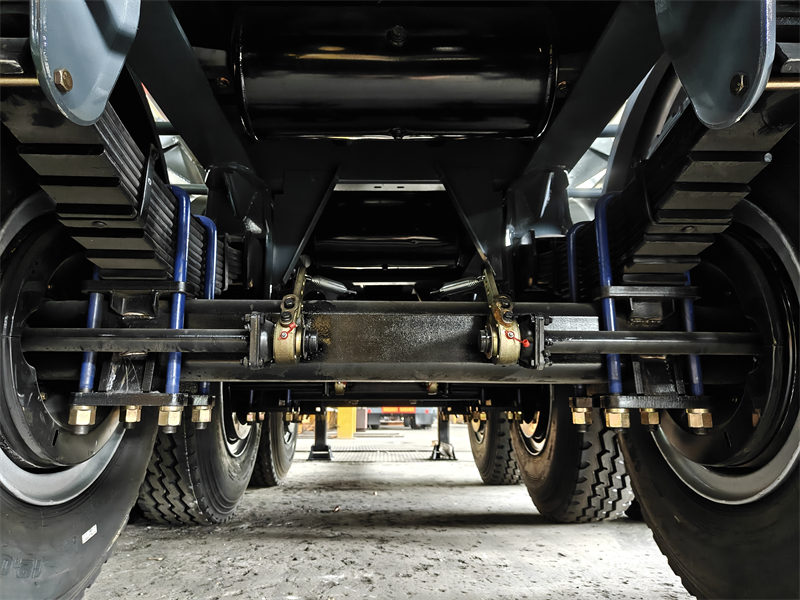

Εναιώρημα	Αμερικανική μηχανική ανάρτηση με ανύψωση μπροστινού άξονα
Ζωγραφική	1 στρώση αντισκωριακού ασταριού, δύο στρώσεις τελικής βαφής





----- Υλικό σώματος:Χάλυβας άνθρακα, ανοξείδωτος χάλυβας, κράμα αλουμινίου

-----Αξονας:  Γέφυρες BPW, πείροι έλξης JOST, πόδια JOST και άλλες διαμορφώσεις

-----Προαιρετικός:Τηλεσκοπικός βραχίονας, βραχίονας αρπάγης, κιβώτιο φορτίου από μουσαμά, προσαρμοσμένο πάχος και ύψος κιβωτίου ανάλογα με τις ανάγκες και κιβώτιο τηλεχειρισμού.



Κύριο πλεονέκτημα τουΒαρύ ρυμουλκούμενο ανατρεπόμενο 3 αξόνων 40000CBM « « «



1. Ακριβής Υπολογισμός και Προσομοίωση Προτεραιότητα



♦ Ανάλυση Δυναμικής Φορτίου:

∴ Ο Όμιλος Chusheng χρησιμοποιεί λογισμικό Ανάλυσης Πεπερασμένων Στοιχείων (FEA) για τη διεξαγωγή στατικών, δυναμικών και κόπωσης αναλύσεων της δομής του οχήματος.

∴ Αυτή η ανάλυση εστιάζει στα φορτία πρόσκρουσης από το μέτωπο (η πρόσκρουση του υλικού στην μπροστινή πλάκα κατά την εκφόρτωση), στα στρεπτικά φορτία ανύψωσης (στρεπτική παραμόρφωση του πλαισίου όταν ο κύλινδρος ανυψώνεται) και στα σημεία συγκέντρωσης τάσης στον μηχανισμό κλειδώματος της πίσω πόρτας.







♦Σχεδιασμός που ταιριάζει με το σύστημα ανύψωσης:

∴Η διαμόρφωση της μπροστινής ανύψωσης ταιριάζει απόλυτα με την αντοχή του σκελετού του οχήματος και τους υπολογισμούς του κέντρου βάρους.

∴Οι ακριβείς υπολογισμοί της γωνίας ανύψωσης, της διαδρομής του κυλίνδρου και της δύναμης ανύψωσης εξασφαλίζουν καθαρή, ομαλή εκφόρτωση και μια ομαλή διαδικασία χωρίς κραδασμούς.



∴ Η διάταξη των σωληνώσεων του υδραυλικού συστήματος έχει βελτιστοποιηθεί για την αποφυγή παρεμβολών και φθοράς.



♦ Ισορροπία μεταξύ ελαφρού βάρους και δύναμης:

∴ Η τοπολογική βελτιστοποίηση πραγματοποιείται για τη μείωση του βάρους σε μη κρίσιμες περιοχές (χρησιμοποιώντας δοκούς μεταβλητής διατομής και κοίλα υποπλαίσια).

∴ Οι βασικές περιοχές καταπόνησης (ιστοί δοκών, ωτίδες ανύψωσης και συνδέσεις ανάρτησης) ενισχύονται τοπικά.

∴ Μέσω επιστημονικού δομικού σχεδιασμού, ο χάλυβας υψηλής ποιότητας κατανέμεται ορθολογικά για τη βελτίωση της αντοχής και της αποδοτικότητας.



2.Τυποποιημένη Διαδικασία Παραγωγής



♦ Κοπή και διαμόρφωση:

∴ Χρησιμοποιείται κοπή με πλάσμα/λέιζερ ακριβείας CNC για να διασφαλιστεί η ακρίβεια του εξαρτήματος και να δημιουργηθεί μια καλή βάση για την επακόλουθη συγκόλληση.

∴ Η κάμψη του πλαισίου πρέπει να πραγματοποιείται χρησιμοποιώντας ένα μεγάλο φρένο πίεσης για να εξασφαλίζονται σταθερές γωνίες κάμψης και ακτίνα, αποτρέποντας τις μικρορωγμές.



♦ Διαδικασία συγκόλλησης:

∴ Ταίριασμα υλικού συγκόλλησης: Το σύρμα συγκόλλησης υψηλής αντοχής (όπως το σύρμα με πυρήνα ροής) επιλέγεται ώστε να ταιριάζει με τα διαφορετικά υλικά χάλυβα, ώστε να διασφαλίζεται ότι η αντοχή συγκόλλησης δεν είναι μικρότερη από αυτή του αρχικού υλικού.



∴ Εξάρτημα και εξάρτημα: Χρησιμοποιείται ένα μεγάλο, αρθρωτό εξάρτημα συγκόλλησης για να διασφαλιστεί ότι ολόκληρο το συγκρότημα πλαισίου είναι συγκολλημένο σε σταθερή, συσφιγμένη θέση, ελέγχοντας αποτελεσματικά την παραμόρφωση της συγκόλλησης και διασφαλίζοντας τη συμμετρία και την ευθεία των θέσεων στήριξης του άξονα.



∴ Δεξιότητες Συγκόλλησης: Οι κρίσιμες συγκολλήσεις (όπως οι συγκολλήσεις κλεισίματος πλαισίου και οι συγκολλήσεις με ανυψωτικά ωτία) πρέπει να ολοκληρώνονται από πιστοποιημένους έμπειρους συγκολλητές χρησιμοποιώντας μια διαδικασία πολλαπλών περασμάτων για την εξάλειψη ελαττωμάτων όπως υποσκαφές, πορώδες και ατελής διείσδυση.

∴ Επεξεργασία συγκολλήσεων: Όλες οι συγκολλήσεις πρέπει να αμμοβολούνται για την ανακούφιση της τάσης και τη διευκόλυνση της ανίχνευσης επιφανειακών ελαττωμάτων.



♦ Διαδικασία επίστρωσης:

∴ Η αυστηρή προεπεξεργασία, συμπεριλαμβανομένης της αμμοβολής για την αφαίρεση της σκουριάς, του καθαρισμού και της απολίπανσης, καθώς και της φωσφορίωσης, παρατείνει αποτελεσματικά τη διάρκεια ζωής της επίστρωσης.

∴ Χρησιμοποιείται ένα σύστημα εποξειδικού ασταριού πλούσιου σε ψευδάργυρο, εποξειδικής ενδιάμεσης επίστρωσης υψηλής πυκνότητας και πολυουρεθανικής τελικής επίστρωσης, εξασφαλίζοντας συνολικό πάχος ξηρής μεμβράνης ≥120 μm. Απαιτείται παχύτερη επίστρωση σε περιοχές επιρρεπείς στη διάβρωση.



Προϊόντα--100% Προσαρμοσμένο Επίπεδο Ένα!

Μεταφορά --100% Ασφάλεια, Ευκολία, Αποδοτικότητα!

Υπηρεσίες--7 ημέρες + 24 ώρες υπηρεσία ασφαλείας!

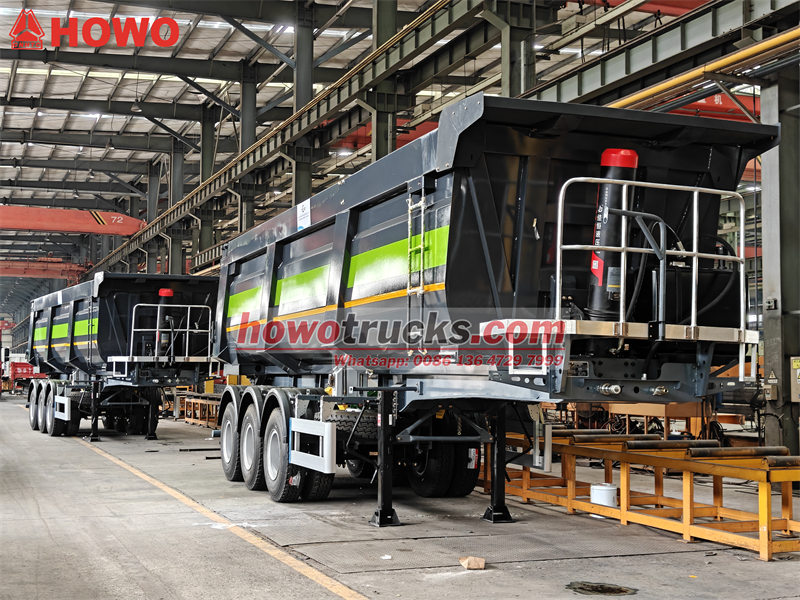

● Το καλύτερο εργοστάσιο ημιρυμουλκούμενων ανατρεπόμενων στην Κίνα
● Πάνω από 30 χρόνια επαγγελματικής εμπειρίας στον κατασκευαστή
● Να είναι σχεδιασμένο σύμφωνα με τις απαιτήσεις σας
● Επαγγελματική ομάδα πωλήσεων που θα σας βοηθήσει να επιλέξετε το κατάλληλο φορτηγό
● Μπορούμε να σας προσφέρουμε μια καλή εξυπηρέτηση μετά την πώληση



Το εργοστάσιο της CS Trucks παρέχει επίσης ανταλλακτικά (γνήσια, OEM και ανταλλακτικά) για όλους τους τύπους φορτηγών και ρυμουλκούμενων.
με έκπτωση και ωραία ποιότητα για να διασφαλίσουμε ότι τα φορτηγά και τα ρυμουλκούμενα των πελατών μας βρίσκονται σε καλές συνθήκες εργασίας.





(Το καλύτερο ημιρυμουλκούμενο με αμάξωμα ανατρεπόμενου αμαξώματος από το εργοστάσιο CS)
