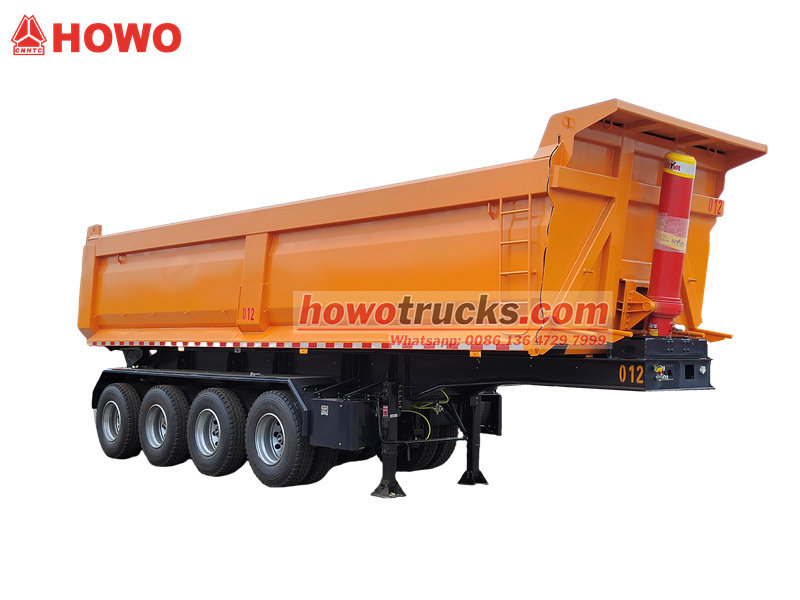

The νέος 4 ανατρεπόμενο άξονα 6000CBM ρυμουλκούμενο αμαξώματος Είναι κατασκευασμένο από υλικό Q370R, με πίεση σχεδιασμού 1,61 MPa και πάχος πλάκας 12-16 mm. Εξοπλισμένο με υδραυλικό σύστημα HYVA και μανόμετρο, εξασφαλίζει ασφάλεια κατά τη λειτουργία.Χαρακτηριστικά όπως η γέφυρα BPW, οι πείροι JOST και τα υποστηρίγματα JOST καλύπτουν τις ανάγκες μεταφοράς σε ποικίλα περιβάλλοντα και οδικές συνθήκες.

Μέσω βελτιστοποιημένου σχεδιασμού και χρήσης υλικών υψηλής ποιότητας, ο Όμιλος CS Trucks έχει επιτύχει διάρκεια ζωής σε κόπωση που υπερβαίνει κατά πολύ τον μέσο όρο του κλάδου. Το πλαίσιο προσφέρει ισχυρή αντοχή σε στρεπτική παραμόρφωση υπό σκληρές οδικές συνθήκες, ενώ το αμάξωμα προσφέρει εξαιρετική αντοχή σε κρούσεις και φθορά, αντιμετωπίζοντας ουσιαστικά τις προκλήσεις του κλάδου, όπως οι ρωγμές των δοκών και η φθορά του δαπέδου. Αυτό το βαρύ ρυμουλκούμενο ανατρεπόμενο είναι ικανό να χειρίζεται συνεχείς εργασίες υψηλής έντασης, όπως αυτές σε μεγάλης κλίμακας ορυχεία και μεγάλα έργα υποδομής. Το ακριβώς προσαρμοσμένο σύστημα ανύψωσης εξασφαλίζει ισχυρή, σταθερή και γρήγορη ανύψωση, ενώ παράλληλα διασφαλίζει καθαρή και σχολαστική εκφόρτωση, εξαλείφοντας την ανάγκη για επαναλαμβανόμενη λειτουργία από τους χειριστές.

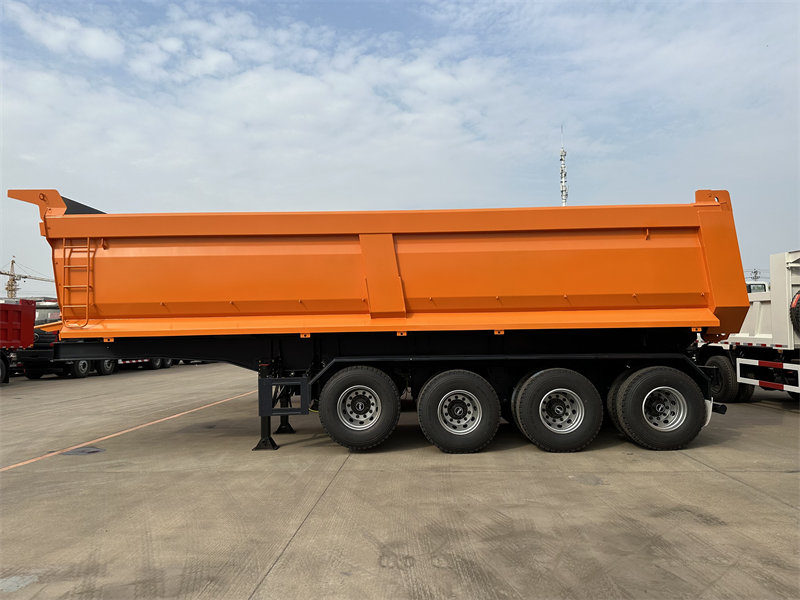

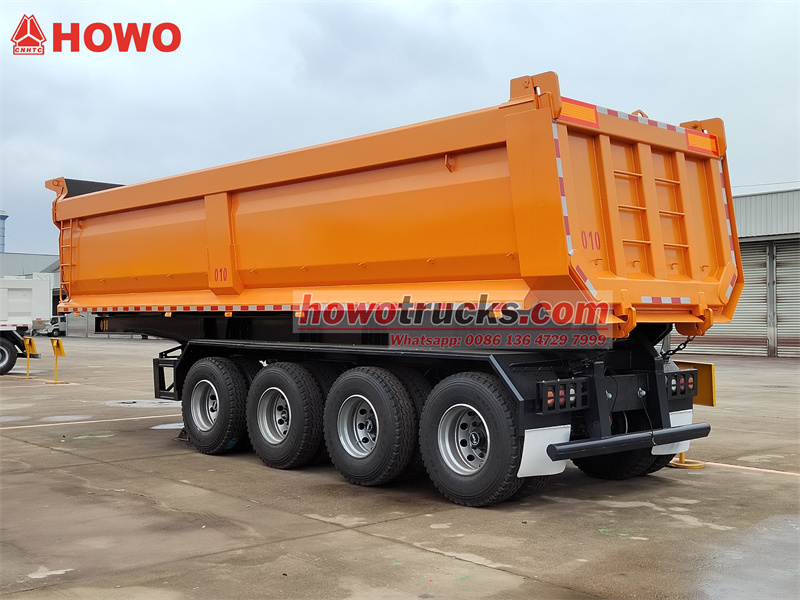

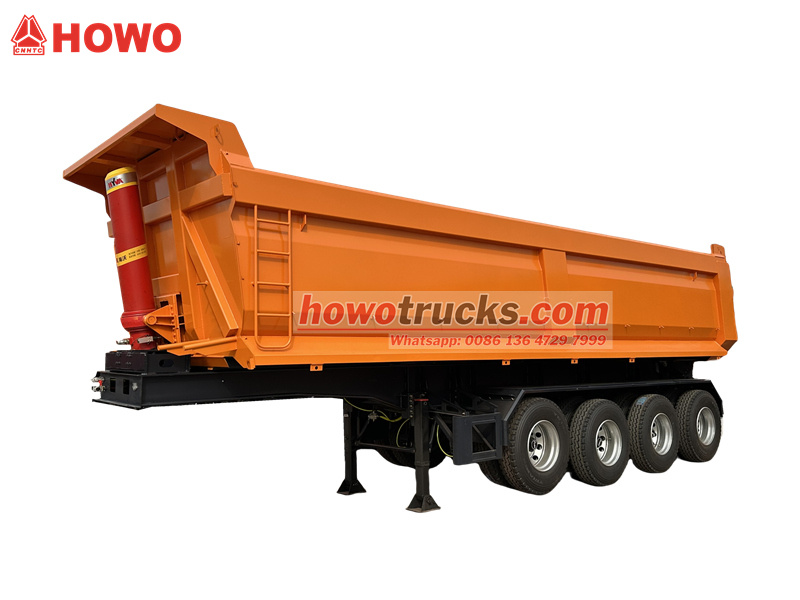

*Νέο ρυμουλκούμενο με ανατρεπόμενη καρότσα 4 αξόνων, 60 τόνων*

Το εργοστάσιό μας είναι επαγγελματίας κατασκευαστής στην περιοχή φορτηγών,
εγγυόμαστε ότι όλα τα προϊόντα είναι ολοκαίνουργια και υψηλής ποιότητας.

Ορισμός και Εισαγωγή Προϊόντος «««

Χαρακτηριστικά:

1.Σχεδιασμός πίεσης: 1,61MPa, χάλυβας υψηλής αντοχής ανθεκτικός στη φθορά NM400/500

2.Οι διάφοροι τύποι αμαξώματος ανατροπήςΈχει ερευνηθεί και κατασκευαστεί με σχεδιασμό ανάλυσης τάσεων και έχει το προφανές πλεονέκτημα της μεγάλης χωρητικότητας. Ελαφρύ βάρος και υψηλή απόδοση.

3.Επιθεωρούμε αυστηρά την ποιότητα του προϊόντος, διασφαλίζοντας ότι ο τύπος ραφής συγκόλλησης Α και Β περνάει την εξέταση του ραδιοφώνου επιπέδου δύογραφική δοκιμή, ο τύπος ραφής συγκόλλησης C και D περνά την εξέταση του ραδιοφώνου επιπέδου έναγραφική δοκιμή.

4.Υπάρχουν εγχώρια ή εισαγόμενα αξεσουάρ ασφαλείας με υψηλή ποιότητα, η αντιστοίχισή τους είναι πλήρης.

5.Η αντιδιαβρωτική επίστρωση του βυτιοφόρου LPG υιοθετεί την ακόλουθη διαδικασία, αμμοβολή, βαφή με ψεκασμό, καθαρισμός και ούτω καθεξής.





Παράμετρος προϊόντος για Βαρύ 60 τόνους Αμάξωμα ανατρεπόμενου οχήματος Τραiλερ « « «

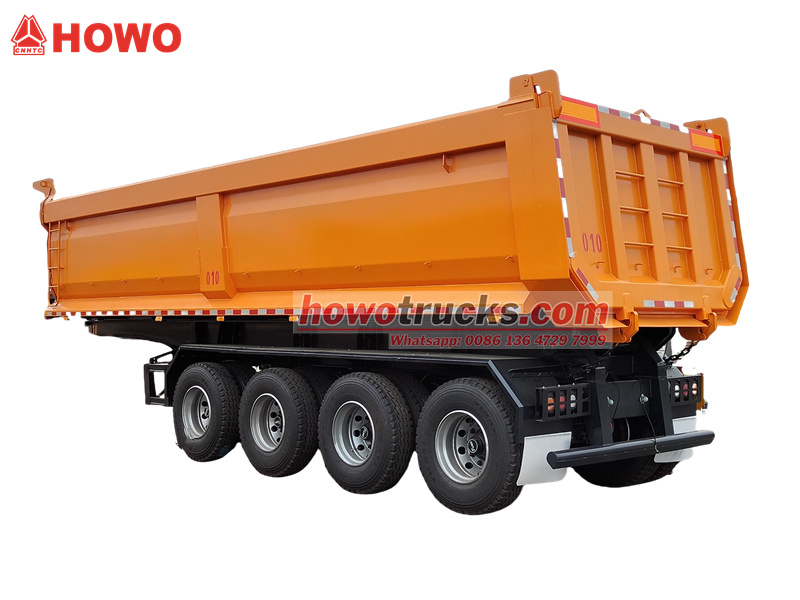

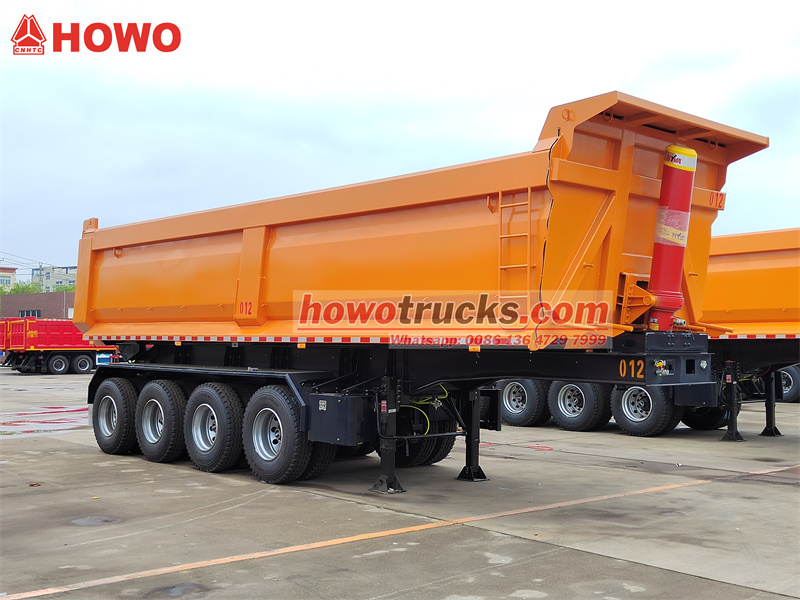

Βαρύ καθήκον 4Ημιρυμουλκούμενο με ανατρεπόμενο άξονα
Ικανότητα	60000 CBM
Συνολικές διαστάσεις (Μ*Π*Υ) (mm)	10500*2550* 3650χιλ.
Εκτιμώμενο βάρος απόβαρου (kg)	10000 κιλά
Ωφέλιμο φορτίο (κλ)	60000 kg
Συνολικό βάρος (kg)	33000 κιλά
Μεταξόνιο (mm)	6720+1320+1320
Αμάξωμα ανατρεπόμενου οχήματος
Ιδιότητα ρευστού	Εύφλεκτος
Θερμοκρασία σχεδιασμού (ºC)	50ºC
Πίεση σχεδιασμού (MPa)	1,61
Επίδομα διάβρωσης (mm)	1
Συντελεστής συγκόλλησης	1
Κύρια υλικά πίεσης ρουλεμάν	Σώμα ανατρεπόμενου: Q345,12mm,
	Τελική πλάκα: Q345R, 12mm
	Πάτωμα:Nm450, χάλυβας ανθεκτικός στη φθορά
Ανίχνευση ελαττωμάτων	100% Ανίχνευση ελαττωμάτων
Πίεση δοκιμής (MPa)	1,61
Επιθεώρηση Magnaflux	Στοχεύστε σε σημείο συγκόλλησης που δεν μπορεί να καλύψει η ανίχνευση ελαττωμάτων
Υδραυλικός γρύλος	Πλήρες σετ υδραυλικού συστήματος HYVA

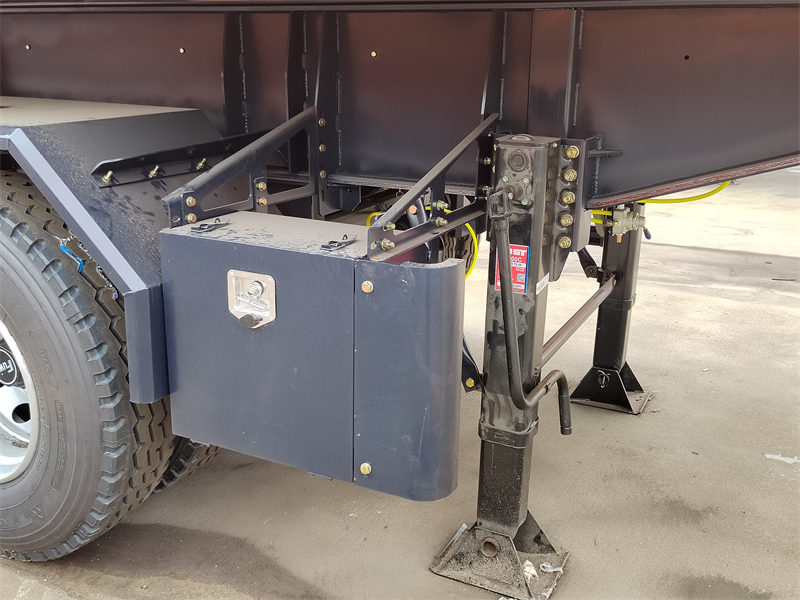

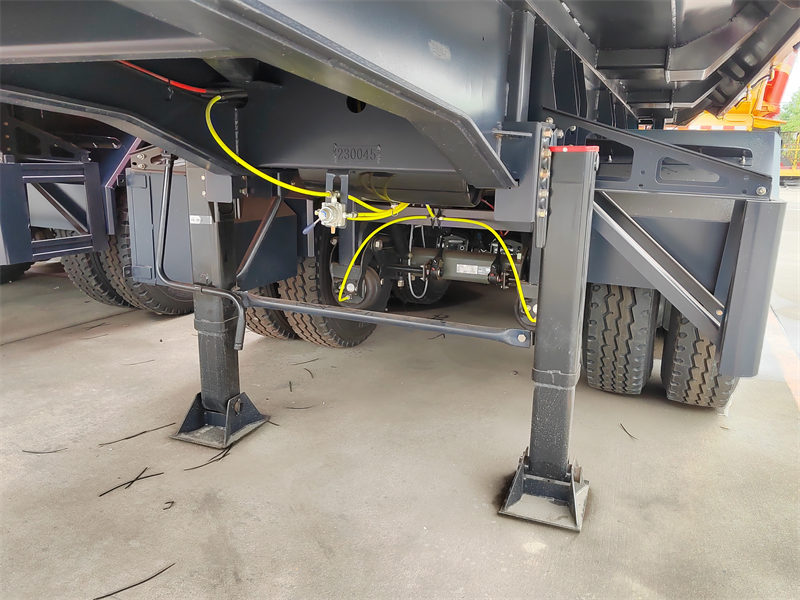

Σκέλος προσγείωσης	JOST 28T

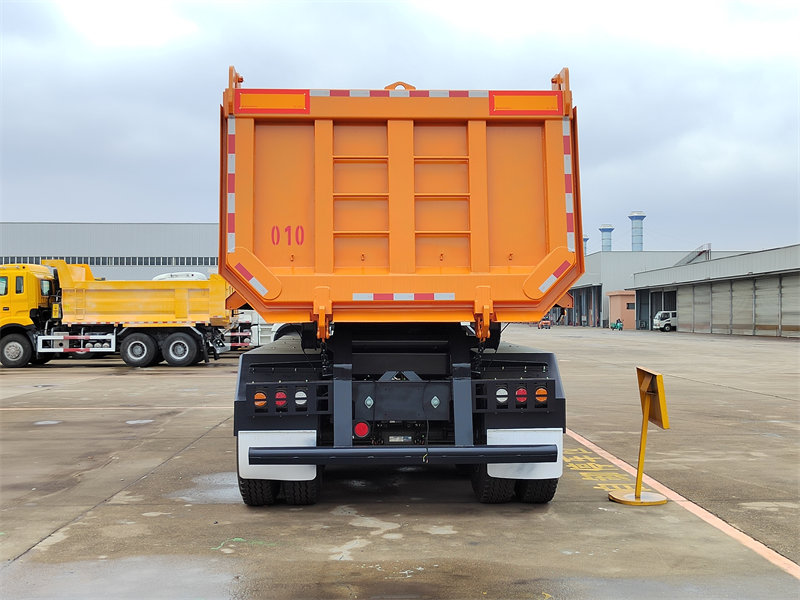

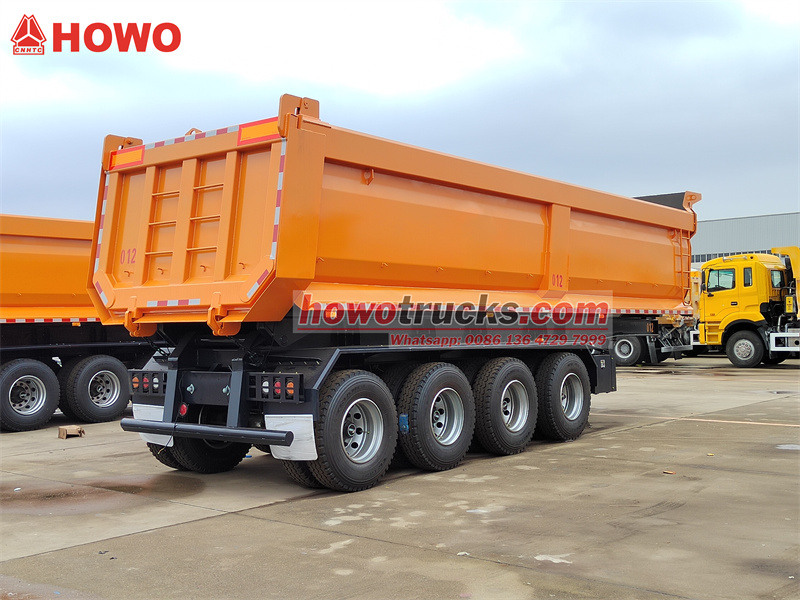

Πόρτα ασφαλείας	Μονοκόμματη πίσω πόρτα με άνω άρθρωση, σύστημα κλειδώματος ασφαλείας
Φρένα	Σύστημα πνευματικού φρένου διπλής γραμμής, βαλβίδα ρελέ έκτακτης ανάγκης WABCO, θάλαμος αέρα T30/30, φρένο στάθμευσης
Φώτα & Ανακλαστήρες	Πίσω φως, πίσω ανακλαστήρας, ενδεικτικό φως στροφής, πλευρικός ανακλαστήρας, φως ομίχλης, φως πινακίδας κυκλοφορίας
Καλωδίωση	24V, 6 γραμμές
Σύνδεση αέρα/ηλεκτρικού	Πρίζα αέρα ISO, υποδοχή 24V 7 ακίδων

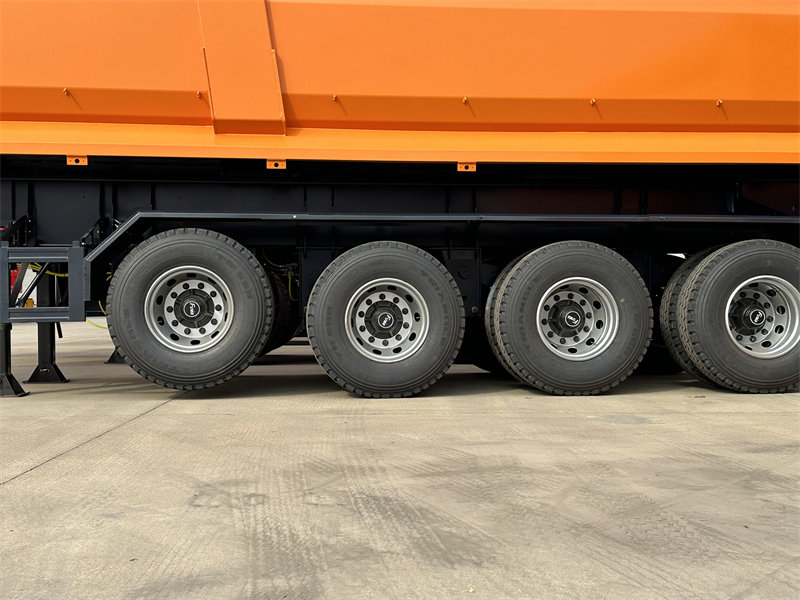

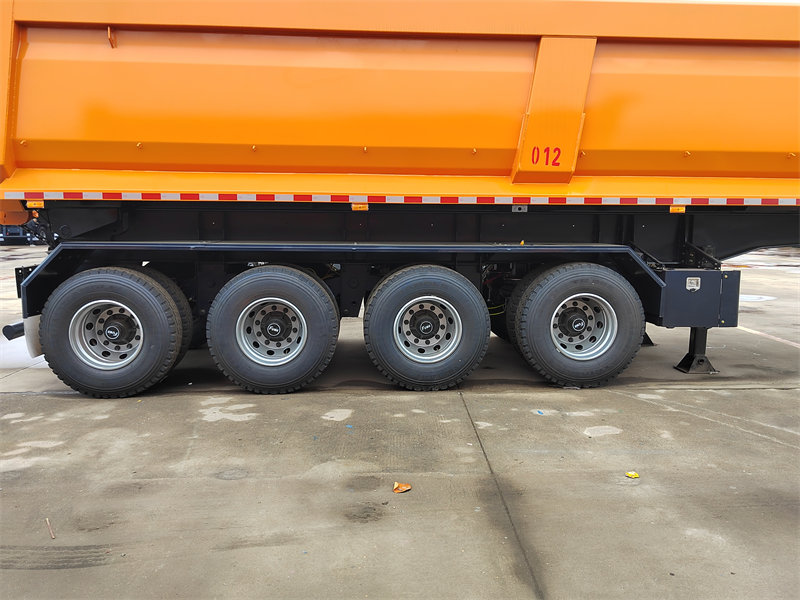

Άξονες	4*14T BPW
Λάστιχο	Ελαστικό χωρίς αεροθάλαμο 12R22.5, 8 με μία ρεζέρβα

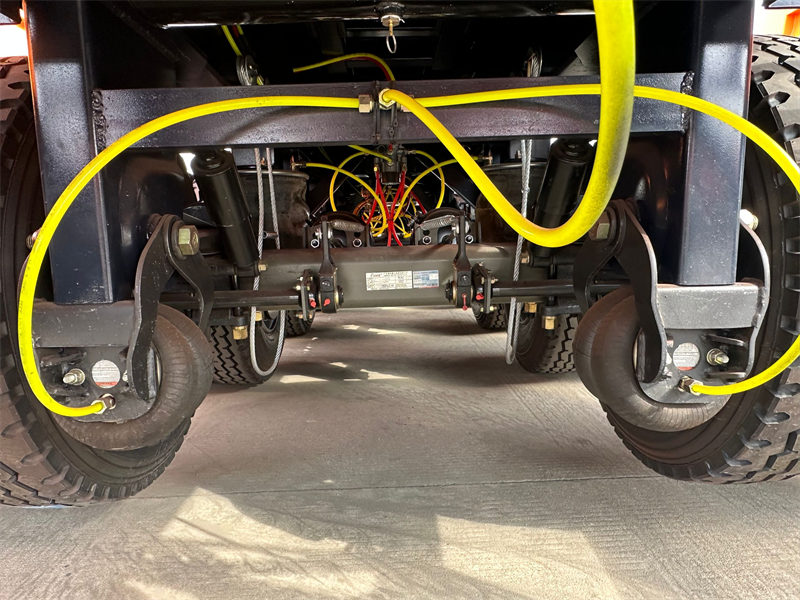

Εναιώρημα	Αμερικανική μηχανική ανάρτηση με ανύψωση μπροστινού άξονα
Ζωγραφική	1 στρώση αντισκωριακού ασταριού, δύο στρώσεις τελικής βαφής





----- Υλικό σώματος:Χάλυβας άνθρακα, ανοξείδωτος χάλυβας, κράμα αλουμινίου

-----Αξονας:  Γέφυρες BPW, πείροι έλξης JOST, πόδια JOST και άλλες διαμορφώσεις

-----Προαιρετικός:Τηλεσκοπικός βραχίονας, βραχίονας αρπάγης, κιβώτιο φορτίου από μουσαμά, προσαρμοσμένο πάχος και ύψος κιβωτίου ανάλογα με τις ανάγκες και κιβώτιο τηλεχειρισμού.



Κύριο πλεονέκτημα τουΒαρύ ρυμουλκούμενο ανατρεπόμενο 4 αξόνων 60000CBM « « «



1. Ακριβής Υπολογισμός και Προσομοίωση Προτεραιότητα



♦ Ανάλυση Δυναμικής Φορτίου:

∴ Ο Όμιλος Chusheng χρησιμοποιεί λογισμικό Ανάλυσης Πεπερασμένων Στοιχείων (FEA) για τη διεξαγωγή στατικών, δυναμικών και κόπωσης αναλύσεων της δομής του οχήματος.

∴ Αυτή η ανάλυση εστιάζει στα φορτία πρόσκρουσης από το μέτωπο (η πρόσκρουση του υλικού στην μπροστινή πλάκα κατά την εκφόρτωση), στα στρεπτικά φορτία ανύψωσης (στρεπτική παραμόρφωση του πλαισίου όταν ο κύλινδρος ανυψώνεται) και στα σημεία συγκέντρωσης τάσης στον μηχανισμό κλειδώματος της πίσω πόρτας.







♦Σχεδιασμός που ταιριάζει με το σύστημα ανύψωσης:

∴Η διαμόρφωση της μπροστινής ανύψωσης ταιριάζει απόλυτα με την αντοχή του σκελετού του οχήματος και τους υπολογισμούς του κέντρου βάρους.

∴Οι ακριβείς υπολογισμοί της γωνίας ανύψωσης, της διαδρομής του κυλίνδρου και της δύναμης ανύψωσης εξασφαλίζουν καθαρή, ομαλή εκφόρτωση και μια ομαλή διαδικασία χωρίς κραδασμούς.



∴ Η διάταξη των σωληνώσεων του υδραυλικού συστήματος έχει βελτιστοποιηθεί για την αποφυγή παρεμβολών και φθοράς.



♦ Ισορροπία μεταξύ ελαφρού βάρους και δύναμης:

∴ Η τοπολογική βελτιστοποίηση πραγματοποιείται για τη μείωση του βάρους σε μη κρίσιμες περιοχές (χρησιμοποιώντας δοκούς μεταβλητής διατομής και κοίλα υποπλαίσια).

∴ Οι βασικές περιοχές καταπόνησης (ιστοί δοκών, ωτίδες ανύψωσης και συνδέσεις ανάρτησης) ενισχύονται τοπικά.

∴ Μέσω επιστημονικού δομικού σχεδιασμού, ο χάλυβας υψηλής ποιότητας κατανέμεται ορθολογικά για τη βελτίωση της αντοχής και της αποδοτικότητας.



2.Επιλογή υλικών και εξαρτημάτων υψηλής ποιότητας



♦ Πλαίσιο από χάλυβα:

∴ Το κύριο σώμα θα είναι κατασκευασμένο από χαλύβδινη πλάκα υψηλής αντοχής, ανθεκτική στη φθορά, ποιότητας HG700 ή υψηλότερης.

Η υψηλή αντοχή σε διαρροή επιτρέπει την αποτελεσματική μείωση του πάχους της πλάκας για το ίδιο φορτίο, επιτυγχάνοντας ελαφριά απόδοση.

Πρέπει επίσης να έχει εξαιρετική αντοχή στην κόπωση και στις χαμηλές θερμοκρασίες.



♦ Σύστημα ανάρτησης:

∴ 4 άξονας ανατρεπόμενο όχημα Τα ρυμουλκούμενα απαιτούν εξαιρετικά υψηλή βατότητα και ποιότητα οδήγησης.

∴ Ο Όμιλος Chusheng χρησιμοποιεί αξιόπιστες μάρκες παραβολικών ελατηρίων φύλλων βαρέως τύπου ή συστημάτων πνευματικής ανάρτησης.

∴ Το υλικό και η διαδικασία θερμικής επεξεργασίας του συγκροτήματος του άξονα εξισορρόπησης είναι κρίσιμα· πρέπει να αντέχει στις κρούσεις και τη φθορά που προκαλούνται από μακροχρόνιες αναταράξεις.



♦ Υδραυλικό σύστημα ανύψωσης:

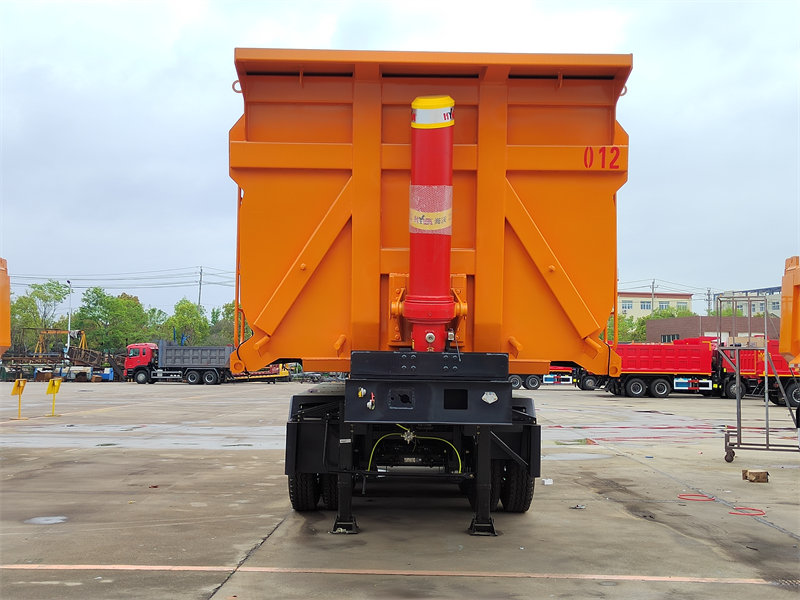

∴ Ο μπροστινός κύλινδρος ανύψωσης πρέπει να χρησιμοποιεί κυλίνδρους και ράβδους εμβόλων από κράμα χάλυβα υψηλής αντοχής, μαζί με αξιόπιστη τεχνολογία στεγανοποίησης.

∴ Η υδραυλική αντλία θα είναι από κορυφαία εγχώρια μάρκα, με ένα ιδιαίτερα ενσωματωμένο μπλοκ βαλβίδων για την ελαχιστοποίηση του κινδύνου διαρροής λαδιού.



♦ Υλικό σώματος:

∴ Το υλικό που επιλέγεται εξαρτάται από τη φύση του μεταφερόμενου υλικού (άνθρακας, άμμος, χαλίκι ή μετάλλευμα).

∴ Εάν για τις κάτω και τις μπροστινές πλάκες χρησιμοποιείται χάλυβας υψηλής αντοχής NM400/500, για τις πλευρικές πλάκες μπορεί να χρησιμοποιηθεί χάλυβας χαμηλότερης ποιότητας αλλά πιο όλκιμος.

∴ Οι λωρίδες φθοράς στην πλάκα θα πρέπει να είναι στρατηγικά τοποθετημένες ώστε να καθοδηγούν αποτελεσματικά τη ροή του υλικού και να μειώνουν την αντίσταση.
